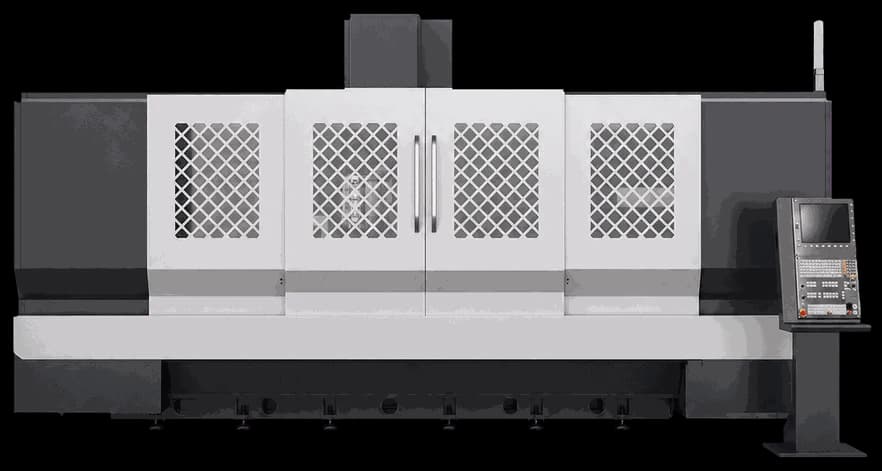

5-осевой обрабатывающий центр C3500

Пятиосевой колонный вертикальный обрабатывающий центр C3500 создан для комплексной высокоточной обработки особо крупногабаритных деталей с рабочим ходом по оси X 3500 мм. Увеличенный поворотный стол размером 4000×800 мм позволяет закреплять длинномерные заготовки для авиационной, судостроительной и энергетической промышленности и выполнять полную пятикоординатную обработку за один установ без перебазирования. Шпиндельный узел с конусом A63 и максимальной скоростью 18 000 об/мин обеспечивает мощность до 49,5 кВт в режиме S6 и крутящий момент до 86 Нм. Четырёхрядная направляющая система по оси X (2×45 + 2×35 мм) гарантирует высокую жёсткость и виброустойчивость при обработке нагруженных заготовок массой до 3500 кг. Скорость быстрого перемещения по осям Y и Z — 36 м/мин. Дисковый инструментальный магазин рассчитан на 24 позиции с временем автоматической смены 4 секунды. Максимальная длина инструмента 300 мм и диаметр до 120 мм обеспечивают работу с разнообразным режущим инструментом. Точность позиционирования ±0,005 мм/300 мм и повторяемость ±0,003 мм/300 мм делают центр пригодным для ответственных деталей с жёсткими допусками в серийном и мелкосерийном производстве.

Дополнительные технические характеристики
Поворотный стол (размер): 4000 × 800 мм
Крутящий момент S1 / S6: 60,7 Нм / 86 Нм
Подача по осям X / Y / Z: 24 / 36 / 36 м/мин
Диапазон рабочих подач: 1–12 000 мм/мин
Направляющие X-оси: 4 шт. (2×45 мм + 2×35 мм)
Направляющие Y / Z-оси: 45 мм / 3 шт.
Шариковый винт X: Φ50×20 мм
Шариковый винт Y / Z: Φ40×12 мм
Время смены инструмента: 4 с
Максимальная длина инструмента: 300 мм
Максимальный диаметр инструмента: 70–120 мм
Максимальная масса инструмента: 8 кг
Точность позиционирования: ±0,005/300 мм (угловая: arc.sec)
Повторяемость позиционирования: ±0,003/300 мм (угловая: arc.sec)
Давление воздуха: 5–7 кг/см²
