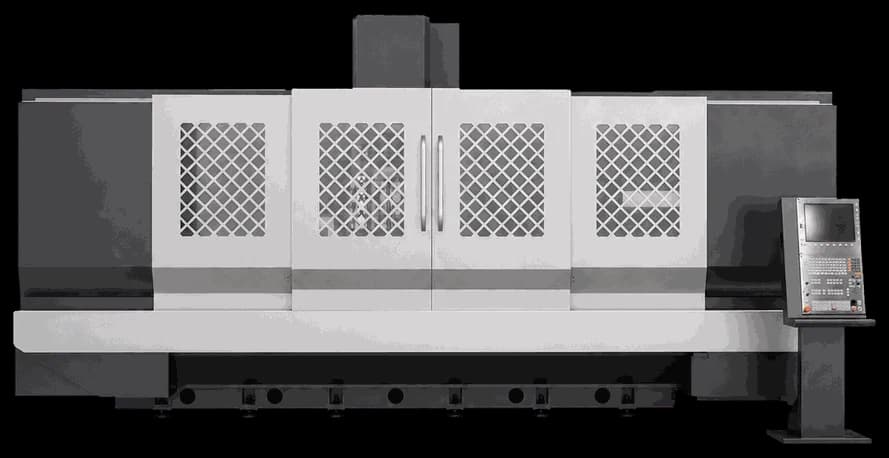

5-осевой обрабатывающий центр C2500

Пятиосевой колонный вертикальный обрабатывающий центр C2500 предназначен для высокоточной комплексной обработки крупногабаритных деталей сложной геометрии за один установ. Широкий рабочий ход по оси X 2500 мм в сочетании с поворотным столом 3200×800 мм обеспечивает возможность обработки длинномерных заготовок в авиастроительной, автомобильной и энергетической отраслях. Высокоскоростной электрошпиндель с конусом A63 и максимальной частотой вращения 18 000 об/мин развивает мощность до 49,5 кВт (режим S6) и крутящий момент до 86 Нм. Скорость быстрого перемещения по осям Y и Z достигает 36 м/мин, что сокращает вспомогательное время цикла. Автоматический инструментальный магазин на 24 позиции со временем смены инструмента 4 секунды и грузоподъёмностью стола 3000 кг позволяют вести непрерывную автоматизированную обработку тяжёлых заготовок. Точность позиционирования ±0,005 мм/300 мм и повторяемость ±0,003 мм/300 мм гарантируют стабильное качество изделий в серийном производстве.

Дополнительные технические характеристики
Поворотный стол (размер): 3200 × 800 мм
Крутящий момент S1 / S6: 60,7 Нм / 86 Нм
Подача по осям X / Y / Z: 24 / 36 / 36 м/мин
Диапазон рабочих подач: 1–12 000 мм/мин
Шариковый винт X: Φ50×20 мм
Шариковый винт Y / Z: Φ40×12 мм
Время смены инструмента: 4 с
Максимальная длина инструмента: 300 мм
Максимальный диаметр инструмента: 70–120 мм
Максимальная масса инструмента: 8 кг
Точность позиционирования: ±0,005/300 мм (угловая: arc.sec)
Повторяемость позиционирования: ±0,003/300 мм (угловая: arc.sec)
