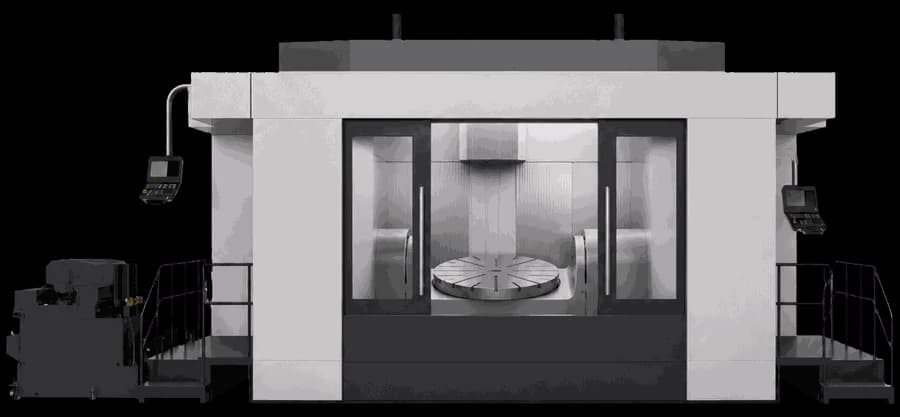

5-осевой обрабатывающий центр A30L

5-осевой обрабатывающий центр A30L (исполнение LIIIS) — станок с поворотной фрезерной головкой на подвижной каретке, предназначенный для двусторонней обработки крупных деталей за один установ. Область применения — автомобильная промышленность, авиастроение и производство штамповой оснастки, где требуется обработка сложных поверхностей с двух сторон детали без переустановки. Станок доступен в одно- и двухголовочном исполнении: ход по оси X составляет 1760 мм × 2 (при двух 5-осевых головках) или 2650 мм (при одной головке), ход по Y — 1800 мм, по Z — 1120 мм, расстояние между приводной и задней бабками — 3300 мм. Поворотный стол вращается по оси A на 360° и несёт нагрузку до 1500 кг. Фрезерная 5-осевая головка обеспечивает качание по оси B в диапазоне 10°–120° и вращение по оси C в пределах ±360°, обе оси развивают скорость до 60 об/мин. Электрошпиндель с конусом A63 развивает до 16 000 об/мин при мощности 30,2/38,3 кВт (S1/S6 40%) и крутящем моменте 31,3/45,7 Н·м. Инструментальный магазин рассчитан на 40 инструментов на каждую из головок (40×3 позиции), время смены инструмента — 5 секунд. Скорость подачи по осям X/Y/Z достигает 120 м/мин, точность позиционирования — ±0,02/0,02/0,012 мм, повторяемость — ±0,01/0,01/0,008 мм.

Дополнительные технические характеристики
Расстояние между бабками: 3300 мм
Диапазон вращения оси A: 360°
Макс. скорость осей B/C: 60/60 об/мин
Крутящий момент (S1/S6 40%): 31,3/45,7 Н·м
Скорость подачи X/Y/Z: 120/120/120 м/мин
Точность позиционирования: ±0,02/0,02/0,012 мм
Повторяемость: ±0,01/0,01/0,008 мм
Макс. диаметр инструмента: 80 мм (занят.) / 160 мм (своб.)
Макс. длина инструмента: 400 мм
Время смены инструмента: 5 сек
