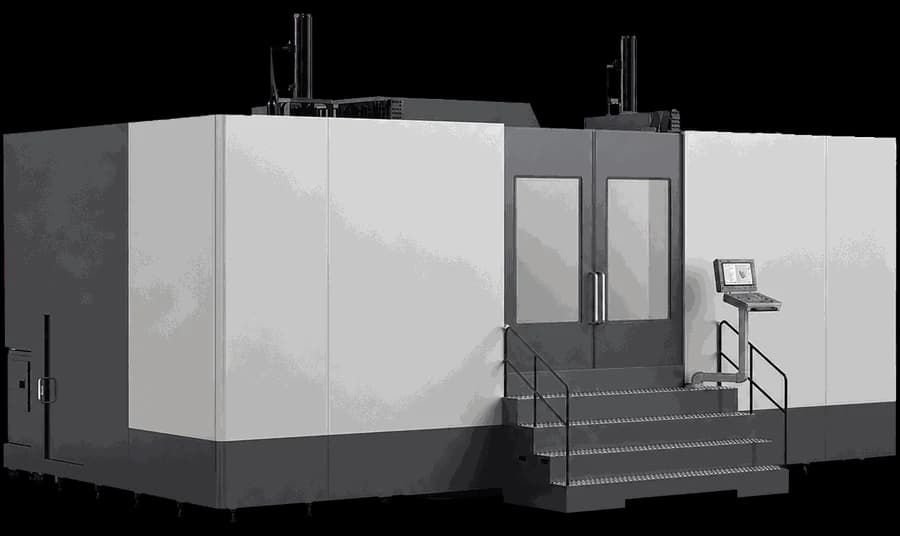

5-осевой обрабатывающий центр A25L

5-осевой обрабатывающий центр A25L (исполнение LIIS) — крупноформатный станок с двухшпиндельной компоновкой, предназначенный для двусторонней обработки деталей за один установ: крупногабаритного автомобильного литья под давлением и аэрокосмических компонентов сложной геометрии. Ход по осям X/Y/Z составляет 2500/1500/1000 мм при скорости подачи 120 м/мин по каждой оси и ускорении 10 м/с². Поворотный стол (ось A) вращается на 360° со скоростью до 25 об/мин и максимальным диаметром вращения Ø2000 мм, грузоподъёмность стола — 2000 кг. Фрезерная головка обеспечивает качание по оси B в диапазоне ±110° и вращение по оси C в пределах ±360°, обе оси развивают скорость до 60 об/мин; дистанция от шпинделя до оси A составляет ±750 мм по вертикали и 20–1020 мм по горизонтали. Электрошпиндель с конусом A63 развивает до 18 000 об/мин при мощности 35/49,5 кВт (S1/S6) и крутящем моменте 60,7/86 Н·м. Двойной инструментальный магазин рассчитан на 60×2 позиции, время смены инструмента — 5 секунд, максимальный диаметр инструмента — 80 мм (в занятом гнезде) и 160 мм (в свободном). Станок ориентирован на производителей автомобильного литья и аэрокосмических деталей, которым требуется обработка с двух сторон без переустановки заготовки.

Дополнительные технические характеристики
Скорость подачи X/Y/Z: 120/120/120 м/мин
Ускорение X/Y/Z: 10/10/10 м/с²
Диапазон вращения оси A (стол): 360°
Макс. скорость оси A: 25 об/мин
Макс. диаметр вращения (A): Ø2000 мм
Макс. скорость оси B: 60 об/мин
Макс. скорость оси C: 60 об/мин
Дистанция шпиндель — ось A (верт.): ±750 мм
Дистанция шпиндель — ось A (гор.): 20–1020 мм
Крутящий момент (S1/S6): 60,7/86 Н·м
Макс. диаметр инструмента: 80 мм (занят.) / 160 мм (своб.)
Время смены инструмента: 5 сек
