Установка УЦИ на токарном станке

Установка устройства цифровой индикации УЦИ

Устройства цифровой индикации (УЦИ) для станков с ручным управлением делают работу эффективнее: они экономят время, повышают точность размеров изготовляемых деталей и делают работу более комфортной. При этом не имеет значения, оснащается ли устройством цифровой индикации новый или уже эксплуатирующийся станок. Монтаж осуществляется быстро и возможен на любом типе станка – независимо от группы станков или количества отображаемых осей. В зависимости от применения пользователю доступны практичные функции и циклы. Графическая помощь при отображении остаточного пути быстро и четко направляет Вас к следующей заданной позиции путем приближения значения к нулю.

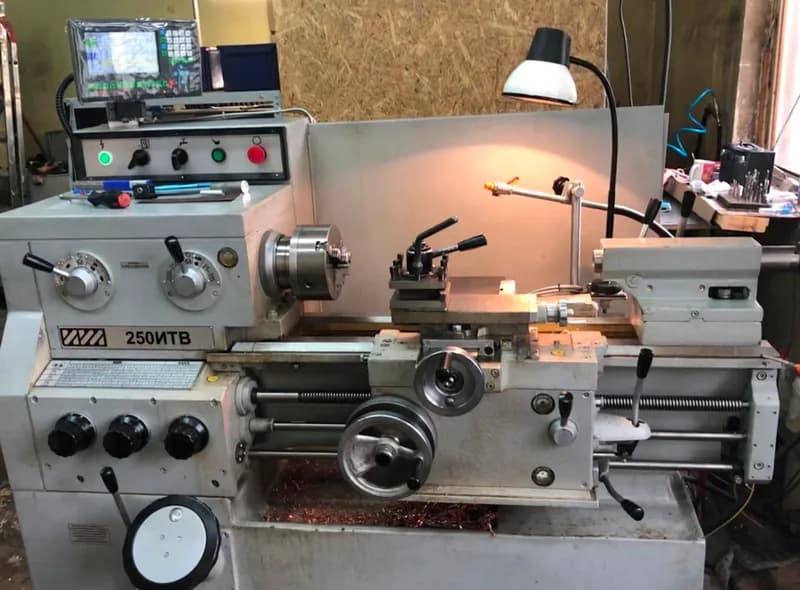

В данной статье мы расскажем о том, как производится установка устройств цифровой индикации (УЦИ) на примере токарного прецизионного станка ИЖ250ИТВ на предприятии в городе Нижний Новгород.

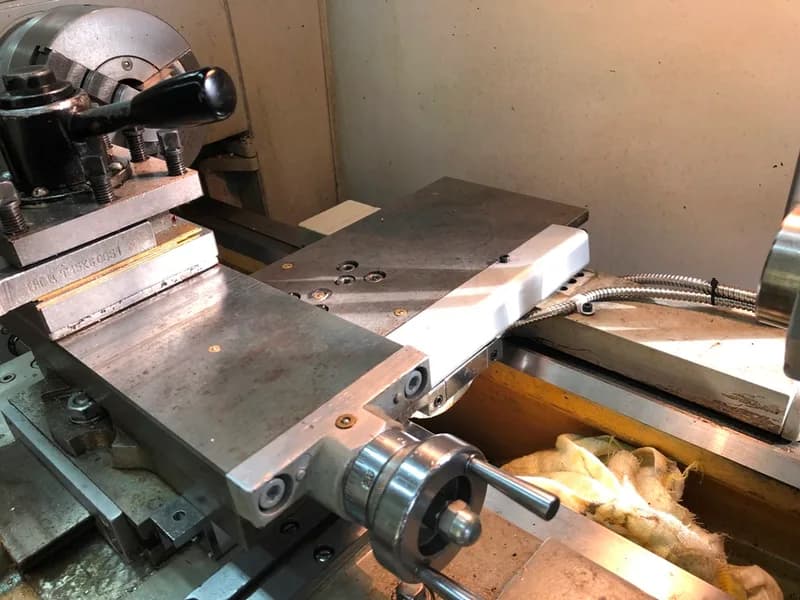

Устанавливаем оптическую линейку на поперечное перемещение суппорта. В данном случае это будет ось "X". Линейку устанавливаем прорезью вниз чтобы исключить попадание стружки внутрь. В данном случае двигается корпус линейки вместе с суппортом, датчик неподвижен, устанавливаем защиту от стружки и брызг.

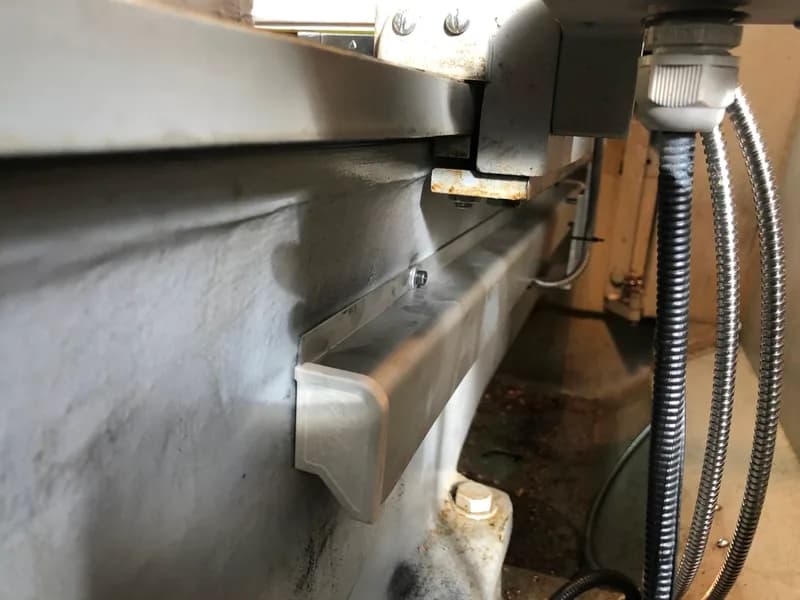

Устанавливаем оптическую линейку на продольное перемещение суппорта. В данном случае это будет ось "Z". Линейку опять же устанавливаем прорезью вниз чтобы исключить попадание стружки внутрь. Корпус линейки крепим к станине винтами и устанавливаем защиту от стружки и брызг.

Датчик линейки крепим к суппорту при помощи кронштейна.

Прокладываем кабели от оптических линеек к УЦИ.

Устанавливаем УЦИ на станок, настраиваем параметры измерительной системы, направление отсчета и разрядность отображения.
