Токарные обрабатывающие центры с приводным инструментом

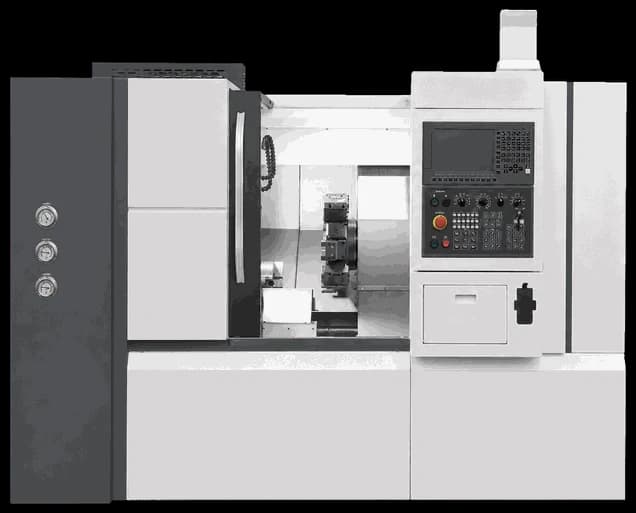

Токарный обрабатывающий центр TS400

Код модели: TS400 Z

Токарный обрабатывающий центр TS400 с патроном 6″ и головкой VDI30 на 12 позиций — для небольших деталей вращения. Исполнение с приводным инструментом позволяет выполнять фрезерные операции.

Макс. диаметр над станинойØ400 мм
Макс. длина детали320 мм
Размер патрона6"
Мощность двигателя шпинделя15/11 (мотор-шпиндель) (S2 30 мин / S1) кВт
Ценапо запросу

Описание

TS400 — младший токарный обрабатывающий центр серии TS. Над станиной проходит 400 мм, над суппортом — 200 мм, ходы X/Z — 250/320 мм. Станок рассчитан на небольшие детали вращения: штуцеры, фитинги, втулки и детали арматуры. Фрезерование лысок и сверление вне оси вращения требуют исполнения с приводным инструментом.

Шпиндель A2-5 выполнен как мотор-шпиндель, отверстие 55 мм, патрон 6″, до 5000 об/мин, пруток — до 46 мм. Головка VDI30 на 12 позиций; по опции — BMT45. Каталог предусматривает статический или приводной инструмент — состав держателей согласуют для выбранного исполнения.

Станина с наклоном 35°, оси на линейных направляющих качения, быстрые перемещения — 20/20 м/мин. Масса — 3400 кг, габариты — 2500×1600×1900 мм.

Набор приводных блоков и держателей определяют по детали.

Расскажите о детали и программе выпуска — подберём комплектацию TS400.

Дополнительные технические характеристики
Макс. проходное отверстие: Ø46 мм
Число позиций инструмента: 12
Размер хвостовика инструмента: VDI30, BMT45
Макс. частота вращения инструмента: 4000/6000 об/мин
Потребляемая мощность: 25 кВА

Похожие модели

Токарный обрабатывающий центр CH7516GS
Подробнее →

Токарный обрабатывающий центр CH7516GS

Макс. диаметр над станинойØ450 мм
Макс. длина детали450 мм
Размер патронаØ169 мм
Мощность двигателя шпинделя15 / 18,7 (непрерывно / 30 мин)

Ценапо запросу

Токарный обрабатывающий центр TC500
Подробнее →

Токарный обрабатывающий центр TC500

Макс. диаметр над станинойØ460 мм
Макс. длина детали400 мм
Размер патрона8
Мощность двигателя шпинделя27/18,5 (S2 30 мин / S1)

Ценапо запросу

Токарный обрабатывающий центр TC500MYT-650
Подробнее →

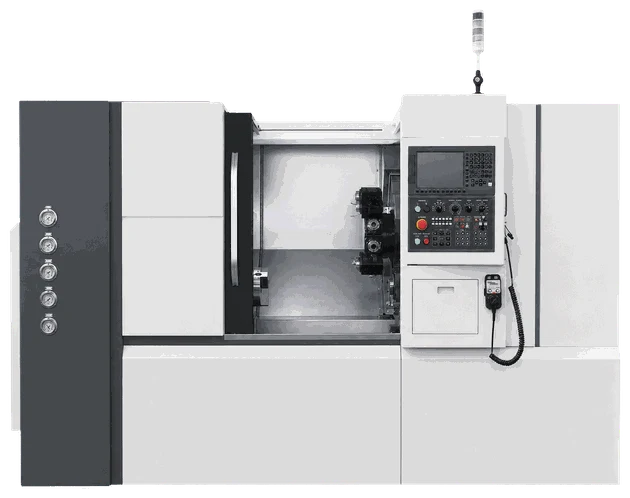

Токарный обрабатывающий центр TC500MYT-650
