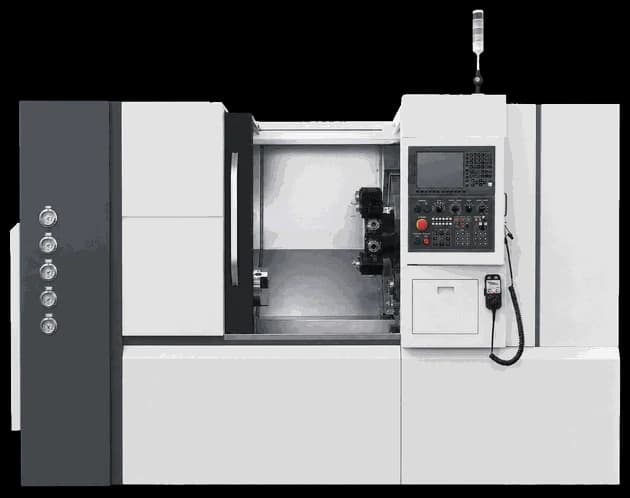

Токарный обрабатывающий центр TC500MYT-650

Токарный обрабатывающий центр TC500MYT-650 — машина серии Dual-Spindle с крестовой осью Y под углом 45°, обеспечивающей повышенную жёсткость и компактность. Поддерживает интегрированное точение, вторичную обработку и многоосевую интерполяцию.

Основной шпиндель (патрон 8", отверстие 66 мм, A2-6) развивает до 4000 об/мин при мощности 27/18,5 кВт. Револьвер BMT55 на 12 позиций с приводным инструментом (3,7/5,5 кВт, до 5000 об/мин) выполняет фрезерные операции. Гидравлическая задняя бабка с конусом MT5 и диапазоном хода 80–650 мм позволяет обрабатывать длинные валы.

Перемещения: X — 180 мм, Z — 650 мм, Y — ±50 мм; быстрые ходы 18/30/10 м/мин, рабочая подача 10 м/мин. Максимальная длина заготовки — 650 мм. Масса — 5900 кг.

Дополнительные технические характеристики
Макс. диаметр точения: Ø320 мм
Ход по Y: 100 мм (±50)
Быстрый ход X/Z/Y: 18/30/10 м/мин
Рабочая подача: 10 м/мин
Сечение инструмента: 25×25 мм
Привод. инструмент, мощн.: 3,7/5,5 кВт
Привод. инструмент, частота: 5000 об/мин
Задняя бабка: гидравлическая, MT5
Ход задней бабки: 80–650 мм
