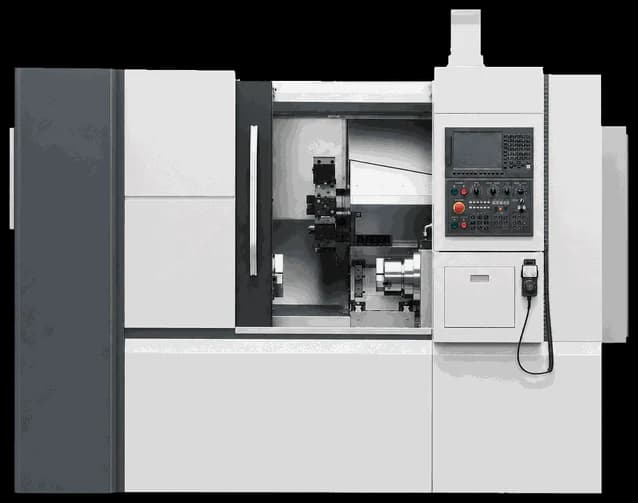

Токарный обрабатывающий центр TC500

Токарный обрабатывающий центр TC500 — двухшпиндельная машина серии Dual-Spindle с оригинальной осью Y под углом 45°. Такая компоновка повышает жёсткость и обеспечивает интегрированное точение, вторичную обработку и многоосевую интерполяцию.

Первый шпиндель (патрон 8", отверстие 66 мм) развивает до 4000 об/мин, мощность 27/18,5 кВт. Контршпиндель (патрон 6", A2-5 — по данным серии) работает до 5000 об/мин (11/15 кВт), что позволяет обрабатывать деталь непрерывно с двух сторон. Револьвер BMT55 на 12 позиций с приводным инструментом (3,7/5,5 кВт, до 5000 об/мин) выполняет фрезерование.

Перемещения: X — 180 мм, Z — 400 мм, Y — ±50 мм, B — 400 мм; быстрые ходы 18/30/30/10 м/мин. Максимальная длина заготовки — 400 мм. Масса — 5400 кг.

Дополнительные технические характеристики
Макс. диаметр точения: Ø320 мм
Контршпиндель, патрон: 6"
Контршпиндель, отверстие: Ø55 мм
Контршпиндель, частота: 5000 об/мин
Контршпиндель, мощность: 11/15 кВт
Ход по Y: ±50 мм
Ход по B: 400 мм
Быстрый ход X/Z/Y/B: 18/30/30/10 м/мин
Привод. инструмент, мощн.: 3,7/5,5 кВт
Привод. инструмент, частота: 5000 об/мин
