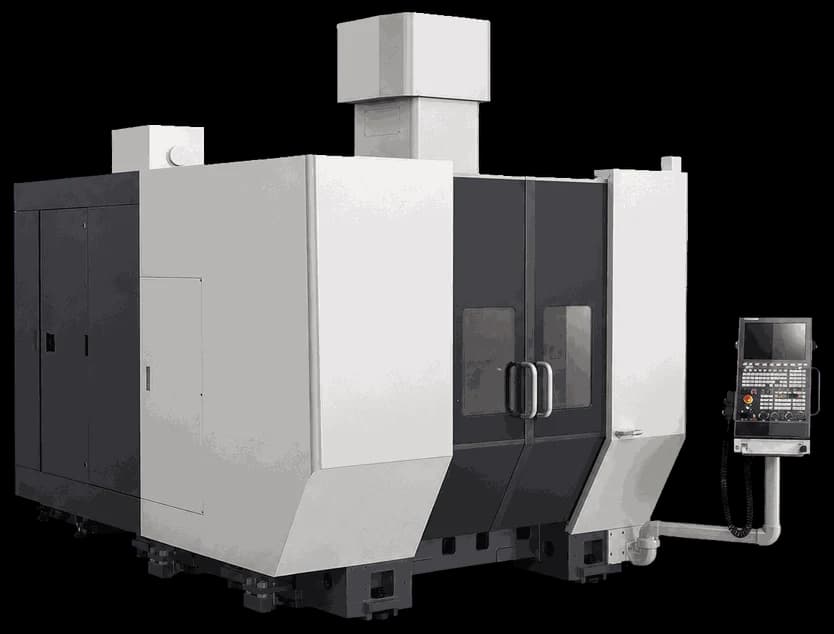

5-осевой обрабатывающий центр CBS1000

5-осевой обрабатывающий центр CBS1000 — станок карусельного типа с поворотным столом увеличенного диаметра, предназначенный для высокоточной обработки аэрокосмических деталей: крыльчаток (impeller), корпусов двигателей (engine casing), моноколёс (fan blisk) и нервюр крыла (wing rib). Поворотный стол диаметром Ø1000 мм расположен на расстоянии 130–1130 мм от торца шпинделя. Поворотные оси реализованы по схеме A/C: ось A качается в диапазоне ±110° со скоростью до 30 об/мин, ось C вращается на 360° со скоростью 30 об/мин (базовое исполнение CBS1000) или 200 об/мин (быстроходное исполнение CBS1000C). Встроенный электрошпиндель с конусом A100 развивает до 10 000 об/мин при мощности 33/49,5 кВт (S1/S6 40%) и крутящем моменте 423/634,5 Н·м, скорость подачи по осям X/Y/Z составляет 60 м/мин. Инструментальный магазин рассчитан на 40 или 60 инструментов диаметром до 120 мм (в занятом гнезде) или 250 мм (в свободном), время смены инструмента — 8 секунд. Точность позиционирования составляет ±0,008 мм, повторяемость — ±0,005 мм. Станок ориентирован на производителей авиационных двигателей и энергетического оборудования, где требуется прецизионная многоосевая обработка деталей сложной пространственной формы.

Дополнительные технические характеристики
Диапазон качания оси A: ±110°
Скорость оси A: 30 об/мин
Скорость оси C: 30 об/мин (CBS1000) / 200 об/мин (CBS1000C)
Крутящий момент (S1/S6 40%): 423/634,5 Н·м
Скорость подачи X/Y/Z: 60/60/60 м/мин
Диапазон подачи: 1–24 000 мм/мин
Время смены инструмента: 8 сек
Макс. диаметр инструмента: 120 мм (занят.) / 250 мм (своб.)
Точность позиционирования: ±0,008 мм
Повторяемость: ±0,005 мм
