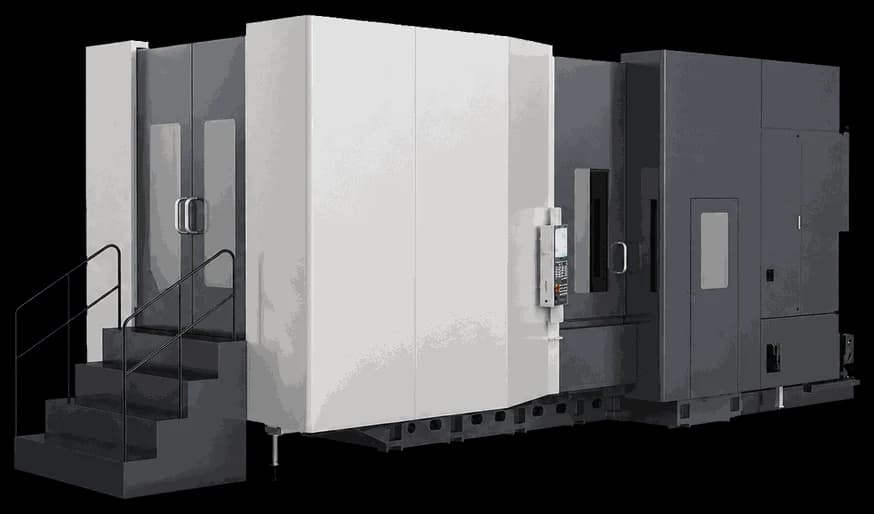

5-осевой обрабатывающий центр CP1100

5-осевой горизонтальный обрабатывающий центр CP1100 C с поворотной головкой предназначен для высокопроизводительной обработки крупных и тяжёлых деталей сложной формы. Станок массой 23 тонны обладает исключительной виброустойчивостью, что позволяет выполнять силовое фрезерование при высоких нагрузках на шпиндель. Мощный встроенный шпиндель с конусом A100 и частотой вращения до 18 000 об/мин при пиковой мощности 70 кВт (S6) обеспечивает высокопроизводительное резание труднообрабатываемых материалов: титана, жаропрочных сплавов, высоколегированных сталей. Поворотная головка (ось B от -30° до -180°) обеспечивает доступ ко всем поверхностям заготовки. Вращающийся стол Ø800 мм с грузоподъёмностью 1 200 кг и максимальной рабочей зоной Ø1 120×780 мм охватывает широкую номенклатуру крупногабаритных деталей. Инструментальный магазин на 50 инструментов исключает необходимость остановок при выполнении комплексных программ обработки.

Дополнительные технические характеристики
Макс. рабочая зона: Ø1 120 × 780 мм
Диапазон рабочей подачи: 0–24 000 мм/мин
Шарико-винтовые пары: 2R50 × 20 мм (все оси)
Скорость вращения головки: 60 об/мин
Время смены инструмента: 8 секунд
Макс. диаметр инструмента: 120 мм
Макс. длина инструмента: 450 мм
Точность позиционирования (ISO 230-2): ±0,005 мм / 300 мм
Точность повторного позиционирования: ±0,005 мм / 300 мм
