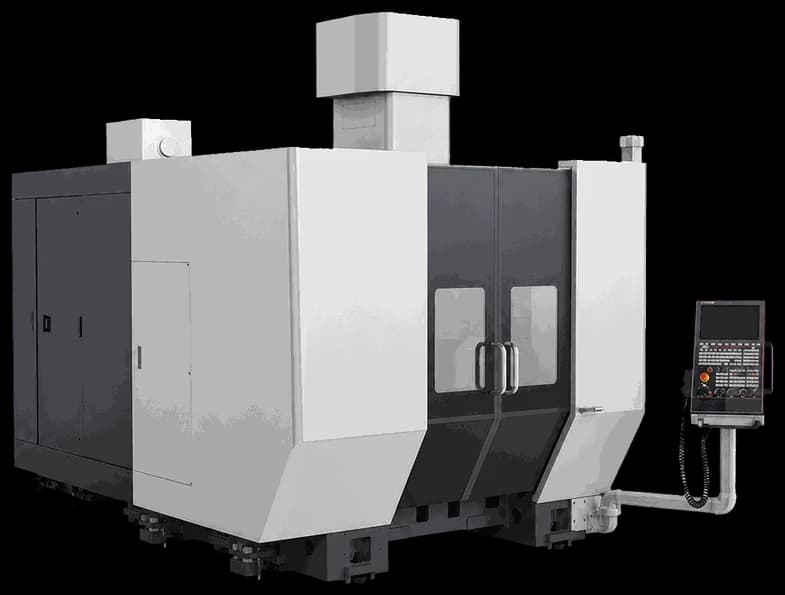

5-осевой обрабатывающий центр CBS800

5-осевой обрабатывающий центр CBS800 — станок карусельного (люлечного) типа с поворотным столом, предназначенный для высокоточной обработки деталей авиационных двигателей и аэрокосмических конструкций: крыльчаток (impeller), корпусов двигателей (engine casing), моноколёс (fan blisk) и нервюр крыла (wing rib). Рабочий стол диаметром Ø800 мм имеет грузоподъёмность 1000 кг (в исполнении CBS800) или 400 кг (CBS800C). Поворотные оси реализованы по схеме A/C: ось A качается в диапазоне ±110° со скоростью до 40 об/мин, ось C вращается на 360° со скоростью 50/80 об/мин (CBS800) или 350/800 об/мин (быстроходное исполнение CBS800C). Встроенный электрошпиндель с конусом A63 развивает до 20 000 об/мин при мощности 30/40 кВт (S1/S6) и крутящем моменте 47,7/57,3 Н·м. Инструментальный магазин рассчитан на 30 инструментов со временем смены 7 секунд, максимальный диаметр инструмента — 80 мм (в занятом гнезде) и 120 мм (в свободном). Скорость подачи по осям X/Y/Z составляет 48/48/48 м/мин, точность позиционирования — ±0,005 мм, повторяемость — ±0,003 мм. Станок предназначен для производителей авиадвигателей и энергетического оборудования, где требуется прецизионная многоосевая обработка деталей сложной геометрии.

Дополнительные технические характеристики
Диапазон качания оси A: ±110°
Скорость оси A: 40 об/мин
Скорость оси C: 50/80 об/мин (CBS800), 350/800 об/мин (CBS800C)
Крутящий момент (S1/S6 40%): 47,7/57,3 Н·м
Скорость подачи X/Y/Z: 48/48/48 м/мин
Диапазон подачи: 1–24 000 мм/мин
Время смены инструмента: 7 сек
Макс. диаметр инструмента: 80 мм (занят.) / 120 мм (своб.)
Точность позиционирования: ±0,005 мм
Повторяемость: ±0,003 мм
