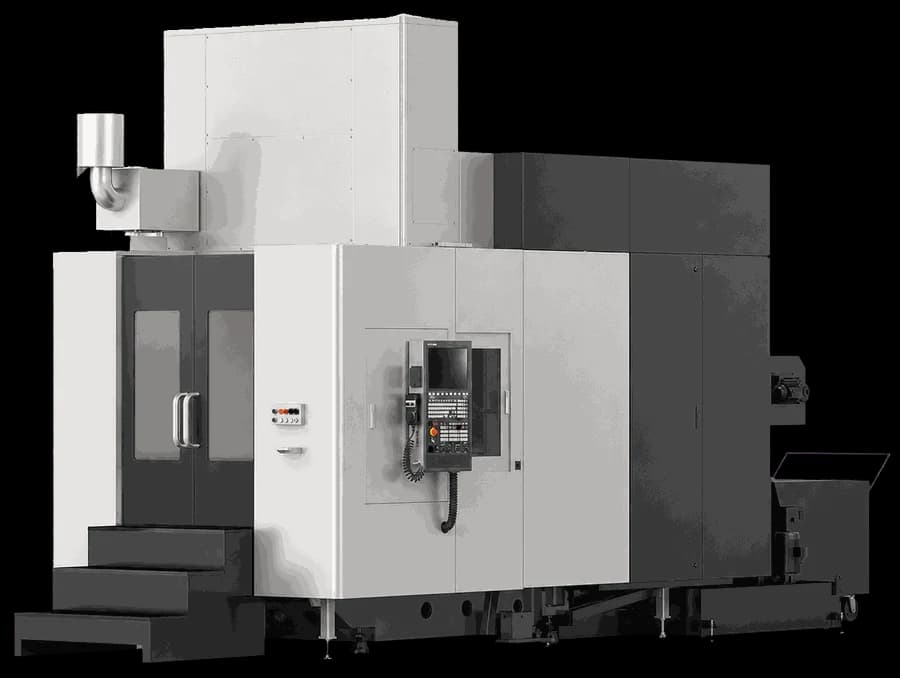

5-осевой обрабатывающий центр A8

5-осевой горизонтальный обрабатывающий центр A8 C с люлькой предназначен для высокопроизводительной обработки деталей среднего и крупного размера с комплексной геометрией. Увеличенная рабочая зона 800×665×560 мм и грузоподъёмность стола 500 кг обеспечивают обработку широкой номенклатуры деталей авиационной, автомобильной и машиностроительной промышленности. Встроенный шпиндель типа 190 с конусом A63 и частотой 18 000 об/мин при мощности 30/35 кВт создаёт крутящий момент 100/120 Н·м. Ускоренное перемещение 90 м/мин при ускорении 1G минимизирует вспомогательное время. Поворотный стол Ø500 мм с осью A (макс. 40 об/мин) и осью B (макс. 80 об/мин) обеспечивает динамичное 5-осевое позиционирование. Расширенный инструментальный магазин на 40 позиций с временем смены 4 секунды рассчитан на выполнение сложных многоинструментальных программ.

Дополнительные технические характеристики
Макс. диаметр поворота по оси B: Ø950 мм
Макс. диаметр поворота по оси A: Ø900 мм
Тип шпинделя: 190/встроенный
Ускорение по осям: 1 G
Ось A (наклон): макс. 40 об/мин
Ось B (вращение): макс. 80 об/мин
Точность позиционирования оси A / повторяемость: 10 / 6 угловых секунд
Точность позиционирования оси B / повторяемость: 80 / 4 угловых секунды
Точность позиционирования (базовая, X/Y/Z): 0,001 / 0,008 / 0,008 мм
Точность повторного позиционирования (базовая): 0,008 / 0,006 / 0,006 мм
Точность позиционирования (с оптич. датчиком): 0,005 мм
Точность повторного позиционирования (с датчиком): 0,003 мм
Макс. диаметр инструмента: 80 мм (соседние заняты) / 125 мм (соседние свободны)
Макс. длина инструмента: 390 мм
Макс. масса инструмента: 8 кг
Время смены инструмента: 4 секунды
