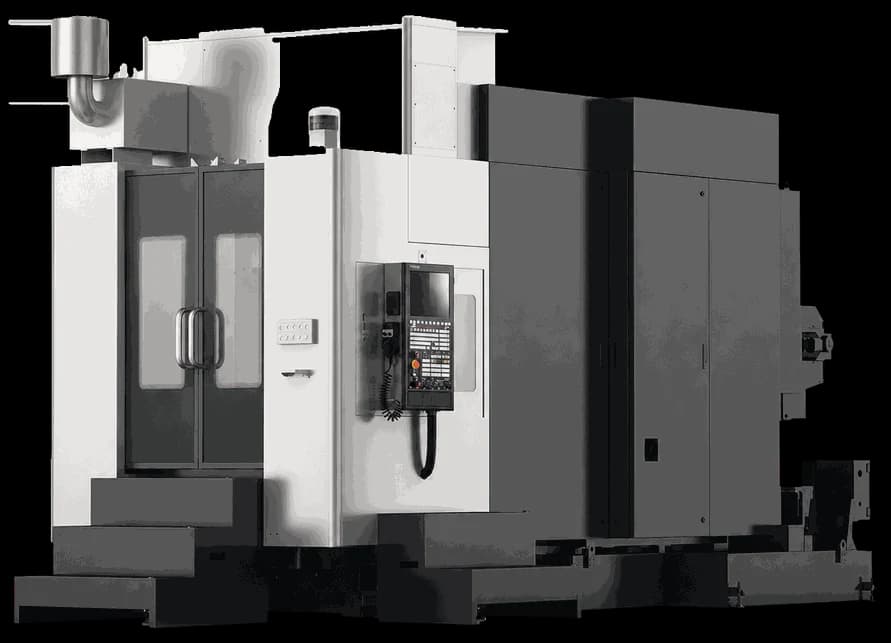

5-осевой обрабатывающий центр A5

5-осевой горизонтальный обрабатывающий центр A5 C с люлькой (cradle type) предназначен для высокоскоростной прецизионной обработки деталей сложной пространственной формы. Схема с горизонтальным шпинделем и качающейся люлькой обеспечивает отвод стружки и охлаждающей жидкости от зоны резания. Встроенный шпиндель типа 170 с конусом A63 и частотой до 20 000 об/мин при мощности 30/34 кВт развивает крутящий момент 72/85 Н·м. Скорость ускоренного перемещения 90 м/мин по всем линейным осям и ускорение 1G обеспечивают исключительную производительность при многопереходной обработке. Поворотный стол Ø500 мм с грузоподъёмностью 300 кг, осью A (+30°/-180°) и осью B (360°) обеспечивает полный доступ к заготовке со всех сторон. Опциональные линейные оптические датчики позволяют повысить точность позиционирования до 0,005 мм, а повторяемости — до 0,003 мм.

Дополнительные технические характеристики
Макс. диаметр поворота по оси B: Ø500 мм
Макс. диаметр поворота по оси A: Ø850 мм
Расстояние от шпинделя до оси A (Y): -30 ... +390 мм
Расстояние от шпинделя до оси A (Z): 150–550 мм
Тип шпинделя: 170/встроенный
Ускорение по осям: 1 G
Ось A (наклон): +30° ... -180°
Точность позиционирования (базовая): 0,008 мм
Точность позиционирования (с оптич. датчиком): 0,005 мм
Точность повторного позиционирования (базовая): 0,006 мм
Точность повторного позиционирования (с датчиком): 0,003 мм
Макс. диаметр инструмента: 70 мм (соседние заняты) / 110 мм (соседние свободны)
Макс. длина инструмента: 300 мм
Макс. масса инструмента: 8 кг
Время смены инструмента: 4 секунды
