5-осевой обрабатывающий центр A7

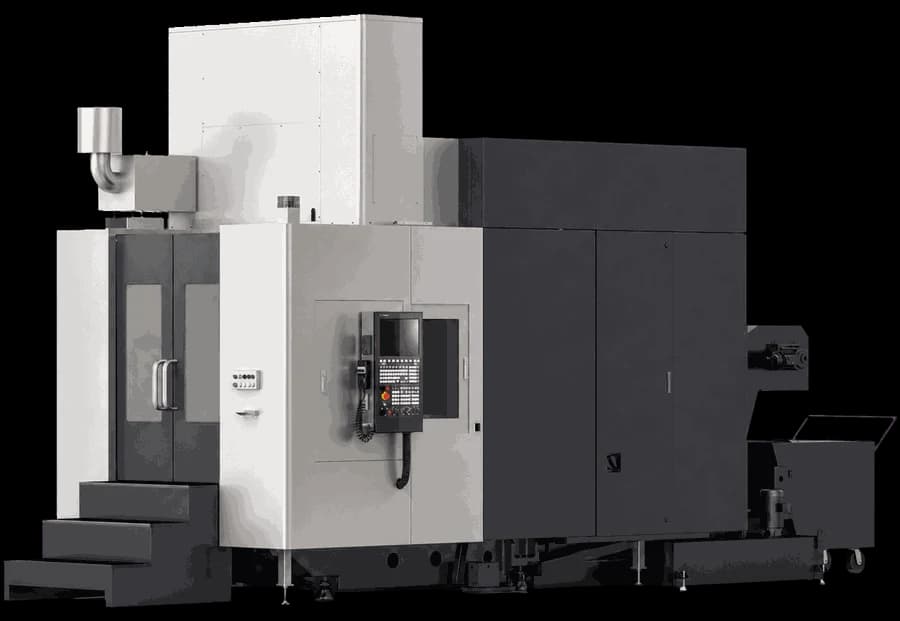

5-осевой горизонтальный обрабатывающий центр A7 C с люлькой предназначен для высокоскоростной обработки деталей повышенной сложности в условиях серийного и мелкосерийного производства. Увеличенная рабочая зона 720×520×410 мм в сочетании с горизонтальной компоновкой обеспечивает отвод стружки и удобный доступ к заготовке. Встроенный шпиндель типа 170 с конусом A63 и частотой 18 000 об/мин при мощности 30/34 кВт обеспечивает обработку стали, алюминиевых сплавов и цветных металлов. Скорость ускоренного перемещения 90 м/мин по всем трём линейным осям при ускорении 1G минимизирует вспомогательное время. Поворотный стол Ø500 мм с грузоподъёмностью 300 кг оснащён осью A (позиционирование: 10 угловых секунд) и осью B (позиционирование: 8 угловых секунд). Опциональные линейные оптические датчики повышают точность позиционирования до 0,005 мм.

Дополнительные технические характеристики
Макс. диаметр поворота по оси B: Ø740 мм
Макс. диаметр поворота по оси A: Ø850 мм
Тип шпинделя: 170/встроенный
Ускорение по осям: 1 G
Ось A (наклон): позиционирование 10 угл. сек., повторяемость 6 угл. сек.
Ось B (вращение): позиционирование 8 угл. сек., повторяемость 4 угл. сек.
Точность позиционирования (базовая): 0,008 мм
Точность позиционирования (с оптич. датчиком): 0,005 мм
Точность повторного позиционирования (базовая): 0,006 мм
Точность повторного позиционирования (с датчиком): 0,003 мм
Макс. диаметр инструмента: 70 мм (соседние заняты) / 110 мм (соседние свободны)
Макс. длина инструмента: 300 мм
Макс. масса инструмента: 8 кг
Время смены инструмента: 4 секунды
