Как обработать ступицу колеса: технологический маршрут от заготовки до контроля

Ступица колеса — деталь, сочетающая точные посадочные поверхности под подшипники, крепёжный фланец с отверстиями под шпильки или болты и, в ряде конструкций, шлицевое соединение или посадочное место под ШРУС. Технологический маршрут строится вокруг сохранения единой технологической базы через все операции: черновое и получистовое точение, сверление фланцевых отверстий, финишное точение или шлифование посадочных диаметров под подшипники, контроль биения и соосности. Ключевой инженерный вопрос — на каком оборудовании и в какой последовательности выполнить точение и сверление so, чтобы избежать накопленной погрешности между посадочными диаметрами и фланцем.

Выбор технологической базы

Для ступицы критично, чтобы посадочные диаметры под подшипники и плоскость фланца с отверстиями были согласованы относительно одной оси вращения — от этого зависит биение колеса в сборе. Поэтому черновую и чистовую токарную обработку по возможности выполняют с одной установки или с передачей на противошпиндель (см. материал о противошпинделе), чтобы не терять базу между операциями точения разных сторон.

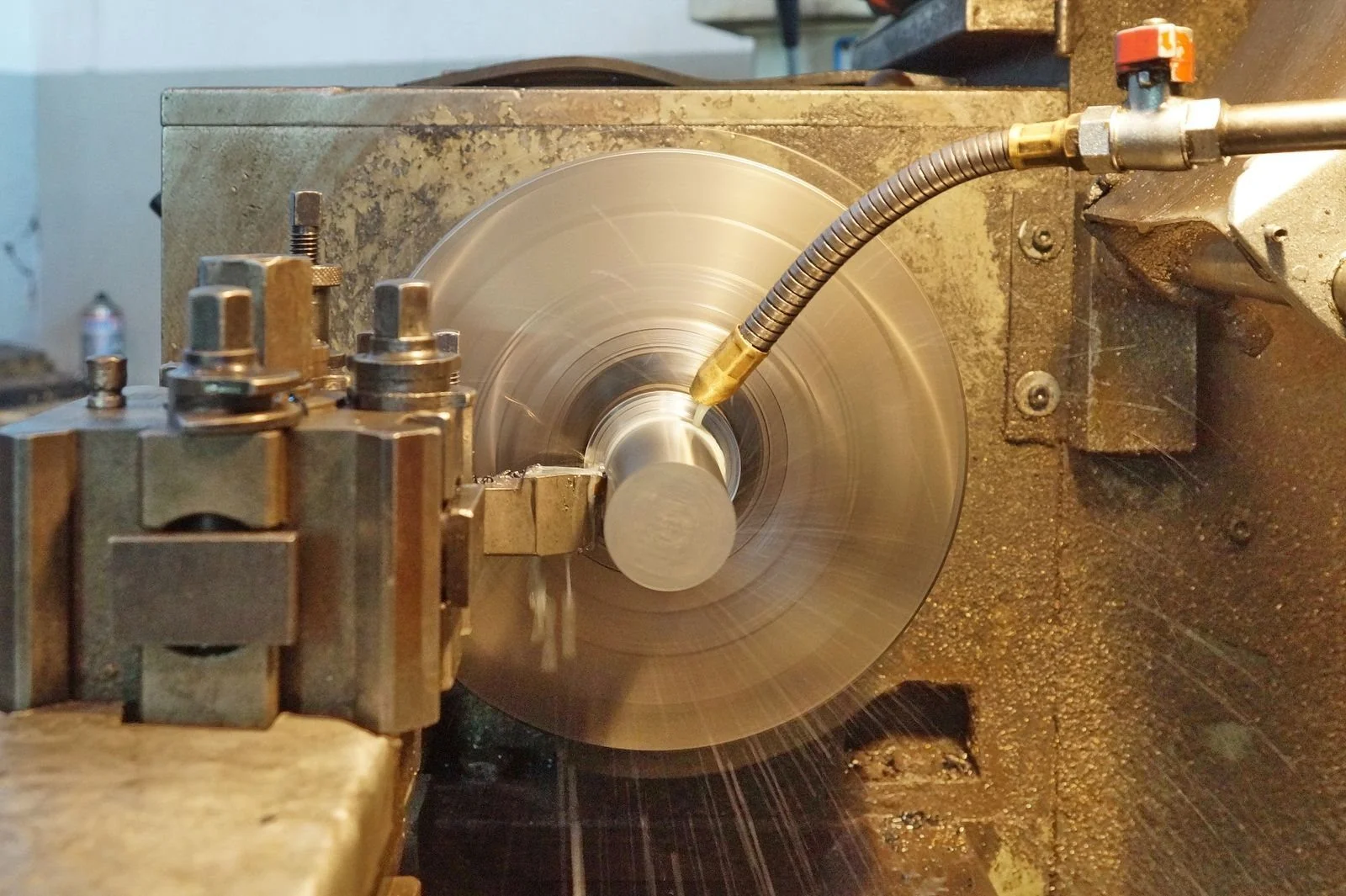

Точение

Черновое точение снимает основной припуск заготовки (поковки или проката) и формирует предварительные диаметры и торцы. Чистовое точение выводит посадочные диаметры под подшипники и уплотнения в допуск, близкий к чертёжному, оставляя, при необходимости последующей термообработки и шлифования, минимальный припуск под финишную операцию.

Сверление фланцевых отверстий

Отверстия под шпильки или болты крепления колеса располагаются по окружности с равным угловым шагом. На токарном центре с осью C и приводным инструментом (см. материалы об оси Y и приводном инструменте) эти отверстия можно выполнить в том же цикле, что и точение, без переустановки на отдельный сверлильный или фрезерный станок — это исключает погрешность взаимного положения отверстий относительно оси вращения, неизбежную при ручной переустановке.

Термообработка и финишное шлифование

Для ступиц, работающих под циклической нагрузкой, посадочные диаметры под подшипники часто подвергают закалке для повышения износостойкости. Термообработка искажает геометрию в пределах десятых долей миллиметра, поэтому после неё посадочные диаметры дошлифовывают на круглошлифовальном станке до окончательного размера и допуска — это отдельная технологическая операция, которую нужно закладывать в маршрут и оснастку заранее.

Контроль

Контроль готовой ступицы включает проверку диаметров и допусков посадочных мест, радиального и торцевого биения фланца относительно оси посадочных диаметров, а также взаимного расположения отверстий по окружности. Для серийного производства контроль биения часто выполняют на специализированной оснастке с индикаторами или на координатно-измерительной машине.
