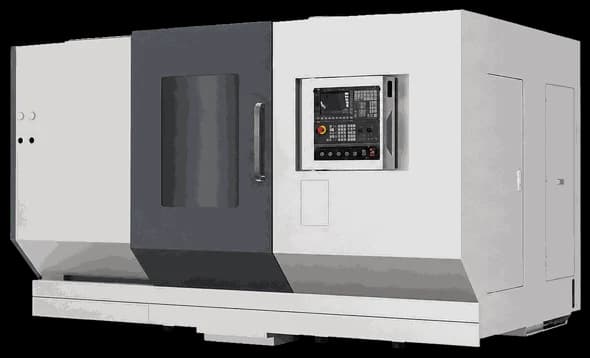

Токарный обрабатывающий центр MTK20

Токарный обрабатывающий центр MTK20 — двухшпиндельная и двухревольверная машина с одновременным управлением по 4 осям и функциями осей Y и C. Конфигурация из двух шпинделей и двух револьверов позволяет вести многооперационную обработку сложных деталей за один установ.

Главный и вспомогательный шпиндели развивают до 5000 об/мин, приводной инструмент — до 6000 об/мин. Мощность шпиндельного двигателя 18,5/22 кВт (30 мин), контршпинделя — 11/15 кВт. Каждый револьвер рассчитан на 16 позиций (16×2), что обеспечивает высокую гибкость при обработке.

Максимальный диаметр обработки — 250 мм, длина — 750 мм, диаметр патрона — 210 мм. Перемещения по осям Z достигают 800 мм при быстром ходе до 40 м/мин. Станок предназначен для эффективного серийного производства прецизионных деталей.

Дополнительные технические характеристики
Число шпинделей: 2
Число револьверов: 2 (16×2 позиций)
Приводной инструмент, частота: 6000 об/мин
Мощность контршпинделя: 11/15 кВт (30 мин)
Двигатели X1/X2/X3: 2,2/2,2/2,7 кВт
Двигатели Y1/Y2: 2,5/2,5 кВт
Двигатели Z1/Z2/Z3: 4,5/4,5/4,5 кВт
Макс. диаметр обработки: 250 мм
Ход X1/X2/X3: 210/210/100 мм
Ход Y1/Y2: 100/100 мм
Ход Z1/Z2/Z3: 800/800/800 мм
Быстрый ход X1/X2/X3: 30 м/мин
Быстрый ход Y1/Y2: 20 м/мин
Быстрый ход Z1/Z2/Z3: 40 м/мин
