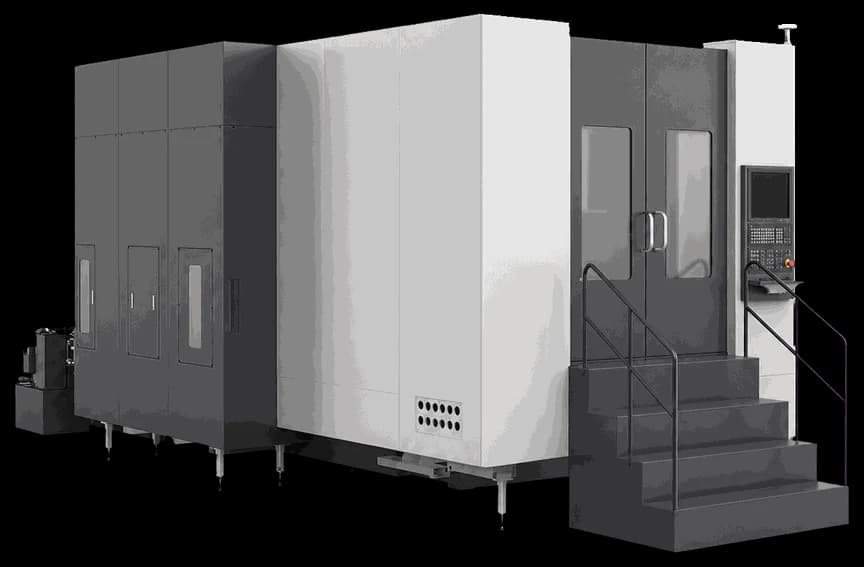

5-осевой обрабатывающий центр CP1600

5-осевой горизонтальный обрабатывающий центр CP1600 C с поворотной шпиндельной головкой — мощное решение для обработки крупногабаритных деталей авиационной, энергетической и тяжёлой машиностроительной промышленности. Станок массой 30 тонн обеспечивает высокую жёсткость конструкции при обработке заготовок массой до 2 000 кг. Мощный встроенный шпиндель типа 230 с конусом A100 и частотой вращения до 8 000 об/мин при мощности 70/35 кВт (S1/S6) создаёт крутящий момент 350/420 Н·м, обеспечивая высокопроизводительное силовое фрезерование труднообрабатываемых материалов. Поворотная головка (ось B) обеспечивает доступ к заготовке со всех сторон. Вращающийся стол Ø1 200 мм с максимальной рабочей зоной Ø1 490×1 215 мм охватывает широкую номенклатуру крупных деталей: корпуса двигателей, лопатки турбин, крупные штампы и пресс-формы. Ускоренное перемещение 42 м/мин и инструментальный магазин на 50 мест обеспечивают высокую производительность.

Дополнительные технические характеристики
Макс. рабочая зона: Ø1 490 × 1 215 мм
Тип шпинделя: 230/встроенный
Диапазон рабочей подачи: 0–24 000 мм/мин
Шарико-винтовые пары X/Y: 55 × 16 мм
Шарико-винтовые пары Z: 2R50 × 20 мм
Время смены инструмента: 8 секунд
Точность позиционирования (ISO 230-2): ±0,005 мм / 300 мм
Точность повторного позиционирования: ±0,005 мм / 300 мм
