Линейные шариковые или роликовые направляющие: что выбрать для обрабатывающего центра

Линейные направляющие качения с шариковыми телами качения обеспечивают более высокую скорость перемещений и плавность хода при умеренных нагрузках — это стандарт для универсальных обрабатывающих центров среднего класса. Роликовые направляющие, за счёт линейного (не точечного) контакта тел качения с рельсом, выдерживают значительно большую нагрузку и обеспечивают более высокую жёсткость на тяжёлых черновых операциях, но обычно ограничивают максимальную скорость перемещений по сравнению с шариковыми аналогами того же типоразмера. Выбор зависит от того, что важнее для конкретной номенклатуры — скорость холостых и рабочих перемещений или жёсткость под большими нагрузками.

Разница в геометрии контакта

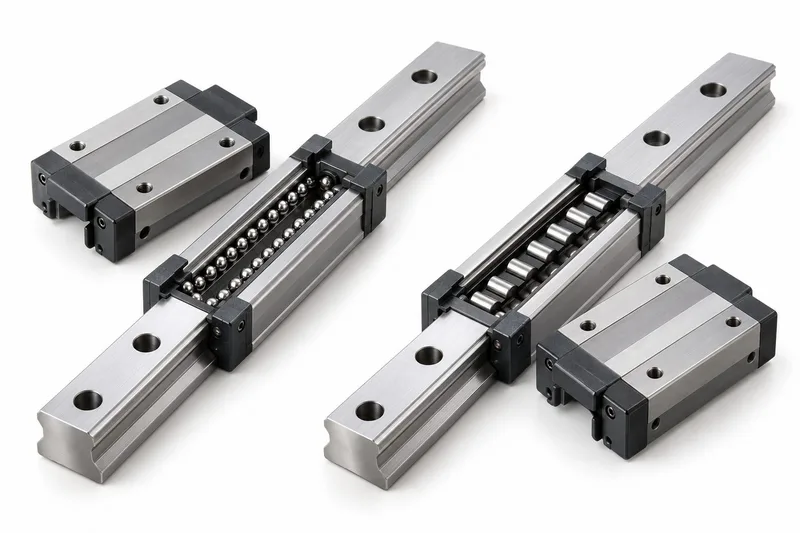

В шариковой направляющей тело качения (шарик) контактирует с дорожкой качения в точке — это даёт низкое трение и высокую скорость перемещения, но ограничивает предельную нагрузку, так как вся нагрузка передаётся через малую площадь контакта. В роликовой направляющей тело качения (ролик) контактирует с дорожкой по линии — площадь контакта значительно больше, что позволяет передавать существенно большую нагрузку при той же деформации направляющей, то есть даёт более высокую жёсткость.

Сравнение по ключевым параметрам

Когда нужны роликовые направляющие

Роликовые направляющие оправданы там, где станок регулярно работает с большими силами резания: тяжёлое черновое фрезерование крупным инструментом, обработка крупногабаритных заготовок на портальных и горизонтально-расточных станках, где собственный вес перемещаемых узлов (шпиндельной бабки, стола с тяжёлой деталью) уже создаёт значительную нагрузку на направляющие. Здесь жёсткость направляющих напрямую влияет на виброустойчивость и итоговую точность при тяжёлой обработке.

Когда достаточно шариковых направляющих

Когда тип направляющих не определяющий фактор
