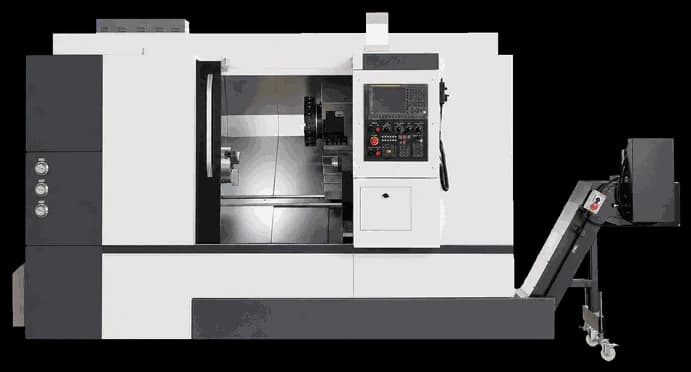

Токарный станок с ЧПУ с наклонной станиной STL10

Код модели: STL10 Z

Токарный станок с ЧПУ STL10 с патроном 10″ и отверстием шпинделя 86 мм выпускается с ходом Z 750 или 1000 мм и увеличенным диаметром над станиной по опции.

Макс. диаметр над станинойØ520 (опц. Ø620) мм
Макс. длина детали750 (опц. 1000) мм
Отверстие шпинделяØ86 (опц. Ø75) мм
Мощность двигателя шпинделя15/11; опция 18,5/15 (S2 30 мин / S1) кВт
Ценапо запросу

Описание

STL10 — токарный станок с ЧПУ с наклоном станины 35° для валов, втулок и фланцев средней длины. В базе над станиной проходит Ø520 мм, над суппортом — Ø280 мм; по опции эти размеры увеличивают до Ø620 и 380 мм. Ход Z — 750 мм или 1000 мм по заказу.

Шпиндель A2-8 с отверстием 86 мм несёт патрон 10″, пропускает пруток до 75 мм и вращается до 3000 об/мин. Оси движутся по линейным направляющим качения, головка на 8 позиций принимает резцы 25×25 мм, задняя бабка — с конусом MT5 и ходом пиноли 150 мм.

Ход X — 280 мм, ускоренные перемещения — 15/20 м/мин. Исполнение 750 весит 5300 кг (3350×1950×2350 мм), исполнение 1000 — 6500 кг (3700×1950×2350 мм).

Дополнительно доступны шпиндель с отверстием 75 мм и прутком 65 мм на 3200 об/мин, коробка передач и головка на 12 позиций.

Сообщите размеры детали — подскажем длину станины и диаметр STL10.

Дополнительные технические характеристики
Макс. проход прутка: Ø75 (опц. Ø65) мм
Тип задней бабки: гидравлическая (опц. HPT/SST)
Ход пиноли: 150 мм
Потребляемая мощность: 20 кВА
