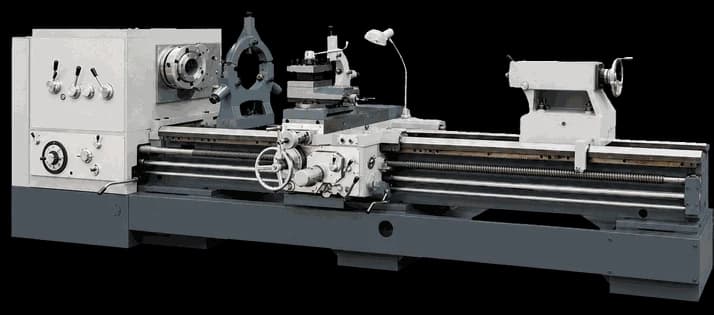

Токарно-винторезный станок LZC

LZC F — серия тяжёлых токарно-винторезных станков с выемкой станины, включающая модели LZC31E/G, LZC40E/G и LZC48E/G. Станки предназначены для черновой и чистовой обработки крупногабаритных деталей типа тел вращения: валов, роторов, барабанов, фланцев в тяжёлом машиностроении, энергетике и ремонтных производствах.

Массивная станина шириной 550 мм и большое расстояние между центрами (до 10000 мм) позволяют обрабатывать длинные и тяжёлые заготовки. Наибольший диаметр над станиной составляет от 800 до 1200 мм, а над выемкой станины — до 1400 мм. Шпиндель с отверстием Ø105 мм и фланцем C-11 или D-11 обеспечивает жёсткость при силовом резании; частота вращения регулируется в диапазоне 14–750 об/мин (18 ступеней).

Развитая коробка подач обеспечивает нарезание метрических, дюймовых, модульных и диаметральных резьб, а также широкий диапазон продольных (0,05–22,8 мм/об) и поперечных (0,015–7,6 мм/об) подач. Станок оснащён отдельными приводами насоса СОЖ и ускоренного хода.

Дополнительные технические характеристики
Модели серии: LZC31E/G / LZC40E/G / LZC48E/G
Наибольший диаметр над выемкой (гэп): 1000 / 1200 / 1400 мм
Длина выемки станины: 300 мм
Ширина станины: 550 мм
Диаметр отверстия шпинделя: 105 мм
Фланец шпинделя: C-11 или D-11
Диапазон продольных подач: 0,05–22,8 мм/об (72)
Диапазон поперечных подач: 0,015–7,6 мм/об (72)
Ускоренный ход продольный/поперечный: 6 / 2 м/мин
Ходовой винт (диаметр/шаг): T48 мм / 12 мм
Ход поперечных салазок: 420 мм
Ход резцовых салазок: 200 мм
Сечение резца: 32×32 мм
Диаметр пиноли задней бабки: 100 / 120 мм
Ход пиноли задней бабки: 205 мм
Мощность насоса СОЖ: 0,09 кВт
Мощность привода ускоренного хода: 0,18 кВт
