Токарно-винторезный станок LW

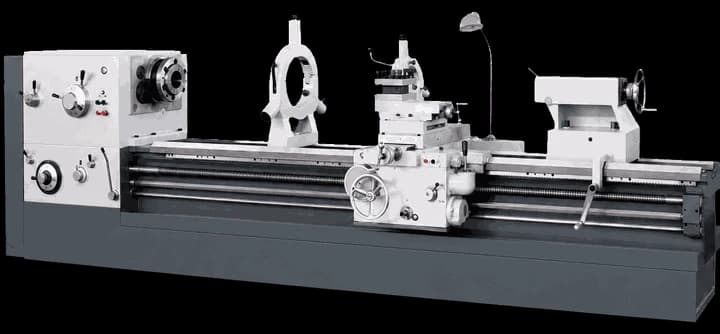

LW F — серия тяжёлых токарно-винторезных станков с выемкой станины, включающая модели LW24, LW32, LW40 и LW48 (в исполнениях E/A/B и G/A/B). Станки предназначены для черновой и чистовой обработки крупных деталей типа тел вращения — валов, осей, роликов, фланцев — в тяжёлом машиностроении, металлургии и ремонтных цехах.

Станина шириной 600 мм и большое расстояние между центрами (до 11850 мм) позволяют работать с длинными и массивными заготовками. Наибольший диаметр над станиной составляет от 630 до 1200 мм, а над выемкой станины — до 1400 мм. Шпиндель с отверстием Ø105 мм (опционально Ø130 мм) и конусом 120 мм (1:20) обеспечивает жёсткость при силовом резании; частота вращения регулируется в диапазоне 7,5–1000 об/мин.

Коробка подач обеспечивает нарезание метрических, дюймовых, модульных и питчевых резьб, а также широкий диапазон продольных (0,1–24,3 мм/об) и поперечных (0,05–12,15 мм/об) подач. Ускоренные перемещения суппорта (до 4000 мм/мин) повышают производительность.

Дополнительные технические характеристики
Модели серии: LW24 / LW32 / LW40 / LW48
Наибольший диаметр над выемкой (гэп): 830 / 1000 / 1200 / 1400 мм
Ширина станины: 600 мм
Диаметр отверстия шпинделя: 105 мм (130 мм)
Диапазон продольных подач: 0,1–24,3 мм/об
Диапазон поперечных подач: 0,05–12,15 мм/об
Ускоренный ход продольный/поперечный: 4000 / 2000 мм/мин
Сечение резца: 32×32 мм
Ход поперечных салазок: 370 / 730 мм
Ход верхних салазок: 200 мм (170 мм для типа A)
Диаметр пиноли задней бабки: 100 / 120 мм
Ход пиноли задней бабки: 240 мм
Мощность привода ускоренного хода: 1,1 кВт
