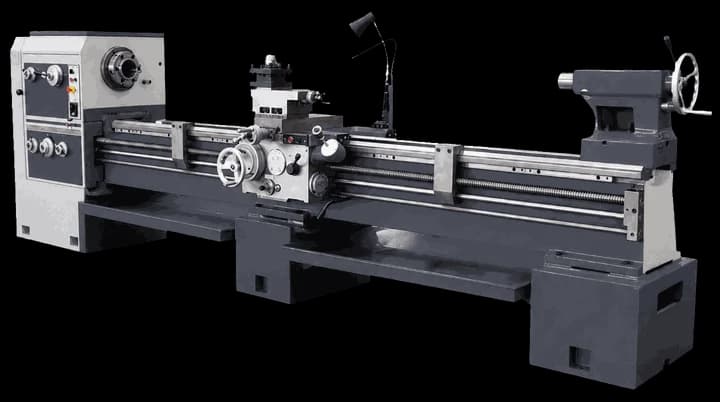

Токарно-винторезный станок LS

LS F — серия универсальных токарно-винторезных станков с выемкой (гэпом) в станине. В серию входят модели LS20B, LS26B, LS32B, LS20C, LS26C и LS32C, различающиеся диаметром обработки и характеристиками привода главного движения. Станки предназначены для точения, растачивания, подрезки торцов и нарезания резьбы деталей типа тел вращения.

Наибольший диаметр обработки над станиной составляет Ø500–800 мм, а благодаря выемке станины он увеличивается до Ø710–1000 мм, что расширяет технологические возможности при обработке фланцев и дисков. Шпиндель с камерным (cam-lock) креплением патрона по стандарту ISO 702/II No.8 и отверстием Ø82 или Ø105 мм обеспечивает жёсткость и точность. Модели серии B имеют 24 ступени частоты вращения (9–1600 или 8–1400 об/мин), модели серии C — 12 ступеней (36–1600 или 30–1400 об/мин).

Развитая система подач позволяет нарезать метрические, дюймовые, модульные и питчевые резьбы. Станки серии LS находят применение в машиностроении, ремонтных и инструментальных производствах.

Дополнительные технические характеристики
Модели серии: LS20B / LS26B / LS32B / LS20C / LS26C / LS32C
Наибольший диаметр над выемкой: Ø710 / Ø870 / Ø1000 мм
Наибольшая длина заготовки: 1000/1500/2000/3000 мм
Диаметр отверстия шпинделя: Ø82 / Ø105 мм
Крепление шпинделя: ISO 702/II No.8, cam-lock
Частота вращения шпинделя (серия C): 12 ступеней, 36–1600 / 30–1400 об/мин
Диаметр пиноли задней бабки: Ø75 / Ø90 мм
Ход пиноли задней бабки: 150 мм
Сечение резца: 25×25 мм (4 резца)
Наибольший ход по X: 145 мм
Наибольший ход по Z: 310–320 мм
Диапазон подач по X: 0,028–6,43 / 0,063–2,52 мм/об
Диапазон подач по Z: 0,012–2,73 / 0,027–1,07 мм/об
Мощность насоса СОЖ: 0,06 кВт
