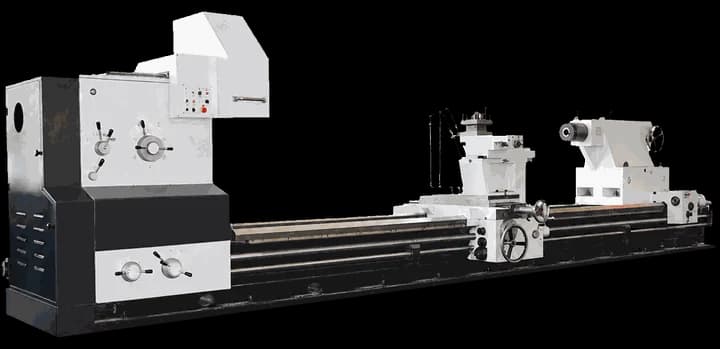

Токарно-винторезный станок LH

LH F — серия тяжёлых токарно-винторезных станков с выемкой станины, включающая типоразмеры LH50, LH58, LH66, LH78 и LH82 (в исполнениях E и G). Станки предназначены для обработки особо крупных и тяжёлых деталей типа тел вращения в тяжёлом и энергетическом машиностроении, судостроении, металлургии и ремонтных производствах.

Массивная станина шириной 1100 мм обеспечивает высокую жёсткость при силовом резании крупногабаритных заготовок. Наибольший диаметр обработки над станиной достигает Ø1280–2080 мм, над выемкой станины — до Ø2380 мм, а расстояние между центрами составляет от 2 до 12 метров. Шпиндель с отверстием 130 мм и конусом 140 мм передаёт большой крутящий момент; частота вращения 3,15–315 об/мин (доступны варианты 2–200 и 2,5–250 об/мин).

Развитая коробка подач обеспечивает нарезание метрических, дюймовых, модульных и питчевых резьб. Станок оснащён мощным главным приводом 30 кВт, отдельными двигателями ускоренного хода, задней бабки и насоса СОЖ.

Дополнительные технические характеристики
Модели серии: LH50 / LH58 / LH66 / LH78 / LH82 (E, G)
Наибольший диаметр над выемкой (гэп): 1580 / 1780 / 1980 / 2280 / 2380 мм
Длина выемки станины: 600 мм
Ширина станины: 1100 мм
Диаметр отверстия шпинделя: 130 мм
Диапазон продольных подач: 0,1–12 мм (56)
Диапазон поперечных подач: 0,05–6 мм (56)
Ускоренный ход продольный/поперечный: 340 / 1700 мм/мин
Расстояние от центра до резца: 48 мм
Сечение резца: 45×45 мм
Ход поперечных салазок: 860 мм
Ход резцовых салазок: 280 мм
Диаметр пиноли задней бабки: 260 мм
Ход пиноли задней бабки: 300 мм
Мощность насоса СОЖ: 0,15 кВт
Мощность привода ускоренного хода: 1,5 кВт
Мощность привода задней бабки: 1,5 кВт
