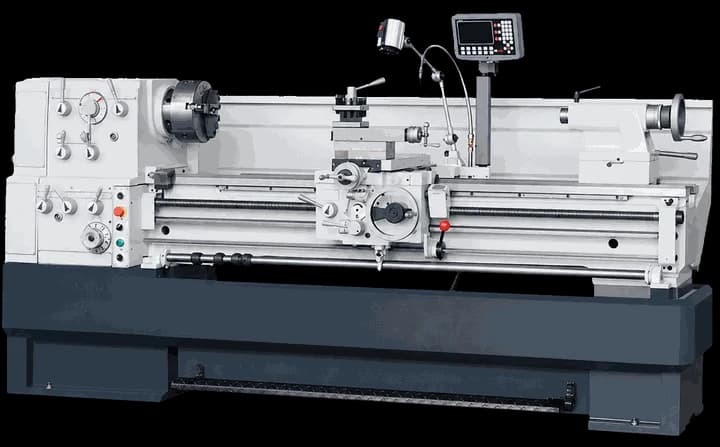

Токарно-винторезный станок L16-22

Токарно-винторезные станки серии L (типоразмеры 16"/18"/20"/22") — прецизионные универсальные модели для обработки деталей типа тел вращения среднего и крупного размера. Наибольший диаметр обработки над станиной от 410 до 560 мм, расстояние между центрами от 1000 до 3000 мм.

Шпиндель с отверстием 58 или 80 мм (фланец D1-6 / D1-8, конус Морзе №6 / №7) обеспечивает 12 ступеней частот вращения 25–2000 об/мин. Коробка подач с широким набором продольных и поперечных подач позволяет нарезать метрические, дюймовые, модульные и диаметральные резьбы. Главный двигатель мощностью 5,5 кВт (7,5 л.с.) или 7,5 кВт (10 л.с.), предусмотрен насос СОЖ.

Станки серии L применяются в машиностроении, ремонтных и инструментальных производствах для обработки валов, фланцев и корпусных деталей.

Дополнительные технические характеристики
Наиб. диаметр в выемке: 640 / 690 / 735 / 785 мм
Длина выемки: 165 / 200 мм
Ширина станины: 300 / 350 мм
Конец шпинделя: D1-6 / D1-8
Диаметр отверстия шпинделя: 58 / 80 мм
Ход верхнего суппорта: 128 / 130 мм
Ход поперечного суппорта: 285 / 326 мм
Сечение резца: 25×25 мм
Шаг ходового винта: 6 мм или 4 TPI
Диапазон продольных подач: 42 вида 0,031–1,7 / 35 видов 0,059–1,646 мм/об
Диапазон поперечных подач: 42 вида 0,014–0,784 / 35 видов 0,020–0,573 мм/об
Диаметр пиноли задней бабки: 60 / 75 мм
Ход пиноли задней бабки: 128 / 180 мм
Мощность насоса СОЖ: 0,1 кВт
