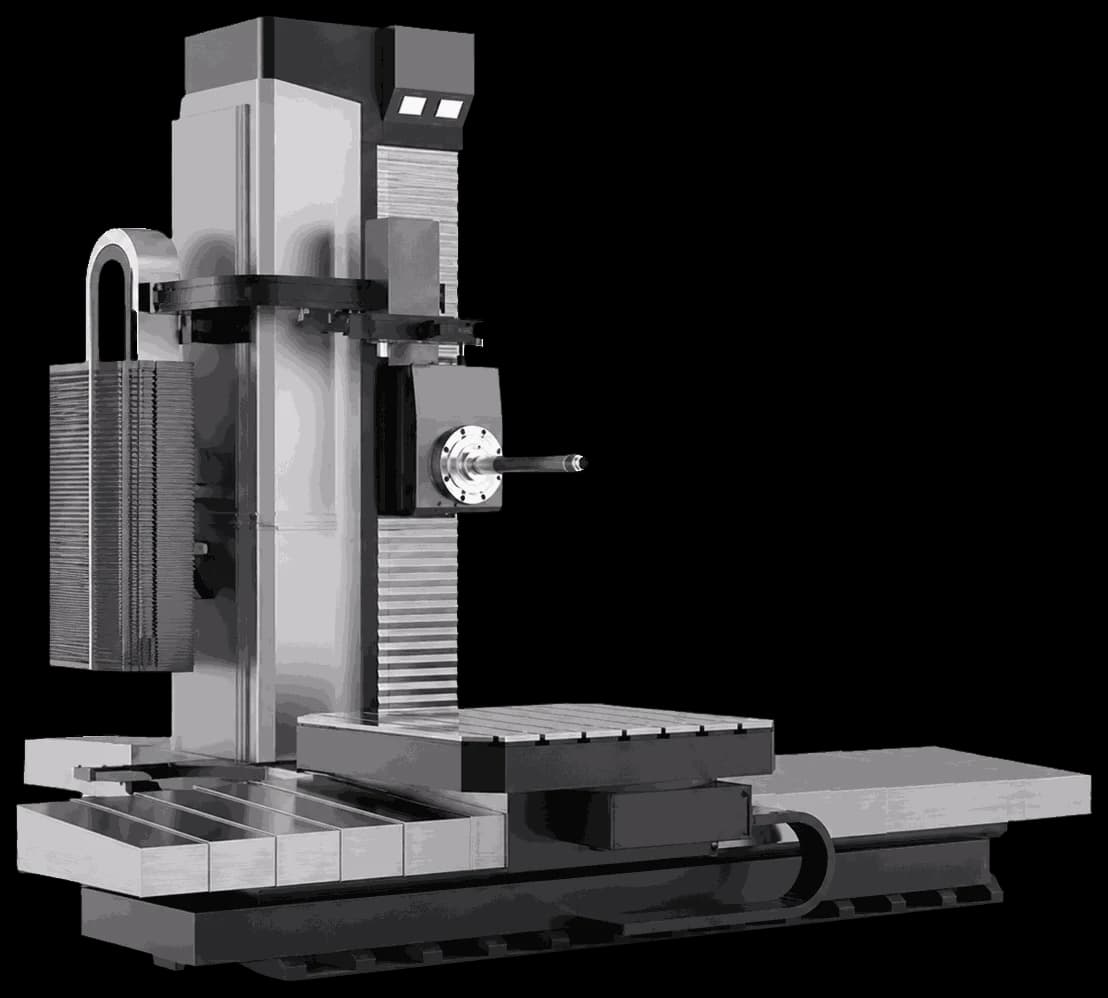

Горизонтально-расточной станок с ЧПУ TK6511 / TK6513 / TK6516 / TK6813 / TK6816

TK6511 — горизонтально-расточной станок с ЧПУ планерного (портального) типа без выдвижного ползуна. Двухрамная колонна и станина из полимербетона обеспечивают высокую жёсткость и точность растачивания, сверления и фрезерования крупногабаритных деталей.

Шпиндель Ø110 мм с конусом ISO50, максимальная частота вращения 2000 (опц. 3000) об/мин, главный привод 22 кВт. Поворотный стол 1400×1250 мм грузоподъёмностью 5 т. Ход стола по X — 2000 (опц. 3, 4 м) мм, шпиндельной бабки по Y — 1500 (опц. 2; 2.5 м) мм, колонны по Z — 1200 мм, выдвижение борштанги W — 600 мм, индексация стола B — 0.001°. Система ЧПУ — Fanuc/Siemens.

Дополнительные технические характеристики
Система ЧПУ: Fanuc / Siemens

TK6513 — горизонтально-расточной станок с ЧПУ планерного (портального) типа без выдвижного ползуна. Двухрамная колонна и станина из полимербетона обеспечивают высокую жёсткость и точность растачивания, сверления и фрезерования крупногабаритных деталей.

Шпиндель Ø130 мм с конусом ISO50, максимальная частота вращения 1500 (опц. 3000) об/мин, главный привод 30 кВт. Поворотный стол 1800×1600 мм грузоподъёмностью 10 т. Ход стола по X — 3000 (опц. 3, 4, 5 м) мм, шпиндельной бабки по Y — 1600 (опц. 2; 2.5; 3 м) мм, колонны по Z — 1600 мм, выдвижение борштанги W — 800 мм, индексация стола B — 0.001°. Система ЧПУ — Fanuc/Siemens.

Дополнительные технические характеристики
Система ЧПУ: Fanuc / Siemens

TK6516 — горизонтально-расточной станок с ЧПУ планерного (портального) типа без выдвижного ползуна. Двухрамная колонна и станина из полимербетона обеспечивают высокую жёсткость и точность растачивания, сверления и фрезерования крупногабаритных деталей.

Шпиндель Ø160 мм с конусом ISO50, максимальная частота вращения 1200 (опц. 2000) об/мин, главный привод 37 кВт. Поворотный стол 2200×1800 мм грузоподъёмностью 16 т. Ход стола по X — 3000 (опц. 3, 4, 5 м) мм, шпиндельной бабки по Y — 2000 (опц. 2.5; 3; 3.5 м) мм, колонны по Z — 1600 мм, выдвижение борштанги W — 900 мм, индексация стола B — 0.001°. Система ЧПУ — Fanuc/Siemens.

Дополнительные технические характеристики
Система ЧПУ: Fanuc / Siemens

TK6813 — горизонтально-расточной станок с ЧПУ планерного (портального) типа с выдвижным ползуном (ram). Ползун сечением 380×420 мм и структура «привод шпинделя от ползуна» обеспечивают жёсткость и качество обработки при прерывистом резании.

Шпиндель Ø130 мм с конусом ISO50, максимальная частота 1500 (опц. 3000) об/мин, привод 30 кВт. Поворотный стол 2000×2000 мм грузоподъёмностью 20 т. Ход по X — 3000 (опц. 4, 5 м) мм, по Y — 2000 (опц. 3, 4 м) мм, по Z — 1600 мм, выдвижение ползуна V — 800 мм, борштанги W — 700 мм, индексация стола B — 0.001°. ЧПУ Siemens/Fanuc.

Дополнительные технические характеристики
Система ЧПУ: Siemens / Fanuc

TK6816 — горизонтально-расточной станок с ЧПУ планерного (портального) типа с выдвижным ползуном (ram). Ползун сечением 450×450 мм и структура «привод шпинделя от ползуна» обеспечивают жёсткость и качество обработки при прерывистом резании.

Шпиндель Ø160 мм с конусом ISO50, максимальная частота 1200 (опц. 2500) об/мин, привод 51 кВт. Поворотный стол 2500×2000 мм грузоподъёмностью 20 т. Ход по X — 3000 (опц. 4, 5 м) мм, по Y — 2000 (опц. 3, 4 м) мм, по Z — 1600 мм, выдвижение ползуна V — 1000 мм, борштанги W — 1000 мм, индексация стола B — 0.001°. ЧПУ Siemens/Fanuc.

Дополнительные технические характеристики
Система ЧПУ: Siemens / Fanuc
