Вертикальный обрабатывающий центр VNM1300

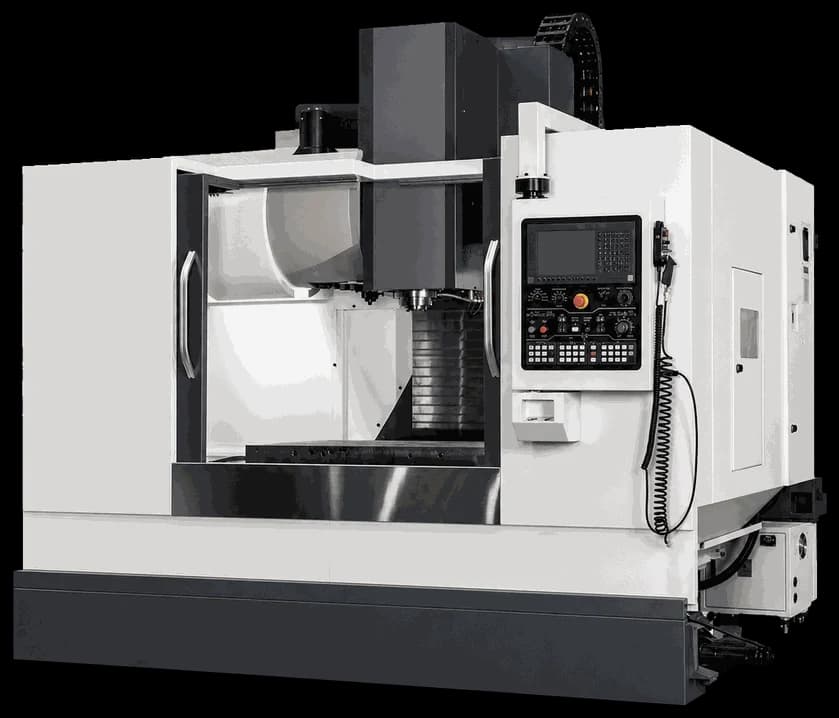

Вертикальный обрабатывающий центр VNM1300 W — мощная машина тяжёлого класса для обработки крупногабаритных деталей в условиях серийного производства. Стол размером 1500×700 мм с пятью Т-образными пазами и грузоподъёмностью 1200 кг позволяет работать с массивными корпусными деталями, плитами, кронштейнами и другими ответственными изделиями. Значительные ходы по осям X=1300 мм, Y=700 мм, Z=700 мм обеспечивают полную обработку крупных заготовок за один установ. Шпиндель с конусом BT50 рассчитан на высокие силовые нагрузки и обеспечивает надёжную работу с тяжёлым инструментом весом до 15 кг. Мощность двигателя в исполнении FANUC составляет 11/18,5 кВт при крутящем моменте до 118 Нм. Расстояние от шпинделя до стола составляет 160–860 мм, что обеспечивает достаточный вылет для работы с высокими заготовками. Рычажный магазин на 24 инструмента с диаметром до φ220 мм и длиной до 350 мм позволяет выполнять полный цикл обработки без смены оснастки. Точность позиционирования ±0,005 мм и повторяемость ±0,003 мм при весе конструкции 9500 кг обеспечивают исключительную стабильность результатов при длительных сериях.

Дополнительные технические характеристики
Расстояние от оси шпинделя до колонны: 750 мм
Максимальный крутящий момент: 52,5/95,5 Нм (52,5/118 Нм — FANUC)
Максимальный диаметр инструмента: φ110/φ220 мм
Максимальная длина инструмента: 350 мм
Максимальный вес инструмента: 15 кг
Время смены инструмента: 3 сек
Рабочая подача: 1–10 000 мм/мин
Точность позиционирования: ±0,005/300 мм (JIS)
Повторная точность: ±0,003 мм (JIS)
Общая мощность: 25 кВА
Гарантия: от 12 месяцев
