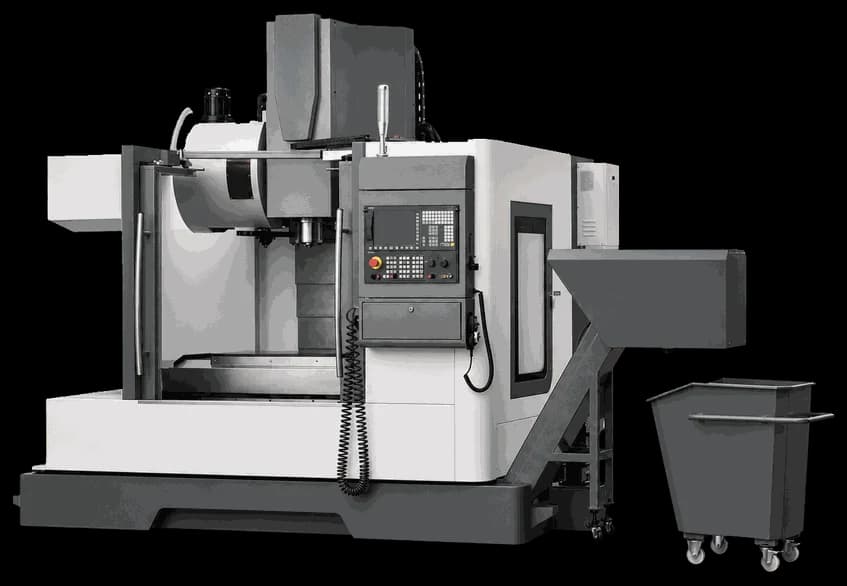

Вертикальный обрабатывающий центр KDVM800LA

Вертикальные обрабатывающие центры серии KDVM800LA/1000LA K — универсальные станки с ЧПУ FANUC 0i MF для производительной обработки деталей среднего и крупного размера. Серия представлена двумя типоразмерами с ходом по оси X 800 и 1000 мм, что позволяет выбрать вариант под конкретные производственные задачи. Стол 950×510 мм (модель 800LA) или 1130×510 мм (модель 1000LA) с пятью Т-образными пазами удерживает заготовки весом до 800 кг. Шпиндель с конусом BT40 и диаметром шейки 150 мм развивает скорость до 8000 об/мин при мощности 11/15 кВт. Линейные направляющие 35 мм по всем осям обеспечивают высокую жёсткость и виброустойчивость при интенсивном резании. Быстрый ход по осям X и Y составляет 36 м/мин, по Z — 30 м/мин, что существенно сокращает непроизводительное время. Дисковый магазин на 24 инструмента с временем смены 2 секунды и максимальным диаметром инструмента φ120 мм при весе до 8 кг обеспечивает широкие возможности многопереходной обработки. Точность позиционирования ≤0,006–0,008 мм и повторяемость ≤0,004–0,005 мм гарантируют стабильное качество выходной продукции.

Дополнительные технические характеристики
Расстояние от оси шпинделя до колонны: 550 мм
Быстрый ход X/Y: 36 м/мин
Быстрый ход Z: 30 м/мин
Линейные направляющие: 35 мм (X, Y, Z)
Крутящий момент двигателей подачи: 20 Нм
Максимальный диаметр инструмента: φ78/φ120 мм
Максимальная длина инструмента: 300 мм
Максимальный вес инструмента: 8 кг
Время смены инструмента: 2 сек
Точность позиционирования: ≤0,006–0,008 мм
Повторяемость: ≤0,004–0,005 мм
Система ЧПУ: FANUC 0i MF (5)
