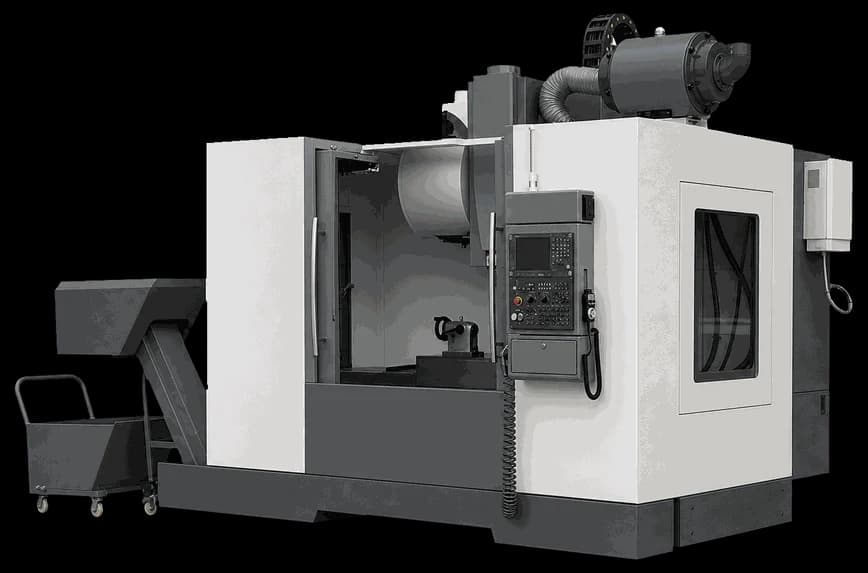

Вертикальный обрабатывающий центр KDVM1160L

Вертикальные обрабатывающие центры серии KDVM1160L/1270L K предназначены для производительной обработки крупных деталей в машиностроении, энергетике и тяжёлой промышленности. Серия объединяет два типоразмера с ходом по оси X 1100 мм (KDVM1160L) и 1200 мм (KDVM1270L), что позволяет выбрать конфигурацию для конкретного производства. Рабочий стол до 1360×700 мм с грузоподъёмностью до 1000 кг обеспечивает надёжную работу с крупногабаритными заготовками. Шпиндель с конусом BT40 и диаметром шейки 150 мм развивает скорость до 8000 об/мин при мощности 11/15 кВт. Расстояние от носителя шпинделя до рабочего стола 120–890 мм создаёт большую рабочую зону по вертикали, обеспечивая обработку высоких заготовок. Быстрые ходы 36 м/мин по осям X и Y и 30 м/мин по Z гарантируют высокую производительность. Дисковый магазин на 24 инструмента с временем смены 2 секунды позволяет выполнять комплексную многопереходную обработку. Точность позиционирования ≤0,006–0,008 мм и повторяемость ≤0,004–0,005 мм при весе конструкции 6,5–8,8 т обеспечивают исключительную жёсткость и стабильность при работе.

Дополнительные технические характеристики
Расстояние от оси шпинделя до колонны: 650–770 мм
Быстрый ход X/Y: 36 м/мин
Быстрый ход Z: 30 м/мин
Крутящий момент двигателей подачи: 20 Нм
Максимальный диаметр инструмента: φ78/φ120 мм
Максимальный вес инструмента: 8 кг
Время смены инструмента: 2 сек
Точность позиционирования: ≤0,006–0,008 мм
Повторяемость: ≤0,004–0,005 мм
Система ЧПУ: FANUC 0i MF (5)
