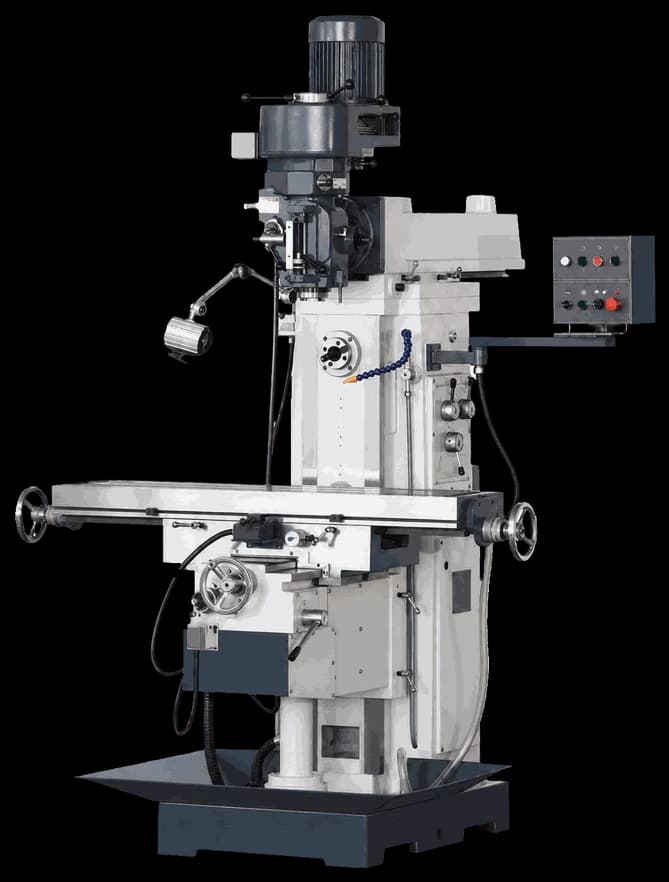

Универсальный фрезерный станок MH6330-MH6330A

Код модели: MH6330-MH6330A F
Размеры стола1270×300 мм 1370×300 мм
Ценапо запросу

Описание

Универсальные фрезерные станки MH6330 и MH6330A — высокоточные станки консольного типа с тремя осями сервопривода (3-axis servo driven system). Наличие сервоприводов обеспечивает плавные подачи с высокой повторяемостью позиции и совместимость с ЦИ-системами. Модель MH6330: стол 1270×300 мм, ход X/Y/Z 720/300/400 мм. Модель MH6330A: стол 1370×300 мм, ход X/Y/Z 820/300/400 мм. Вертикальный шпиндель принимает конус R8/ISO30 (при двигателе 3 л.с.) или ISO40 (при 5 л.с.), горизонтальный — ISO40. Расстояние от торца вертикального шпинделя до поверхности стола 75–475 мм, от оси горизонтального до рамы 200 мм. Три Т-образных паза 14 мм, шаг 80 мм. Многоскоростной привод обеспечивает широкий диапазон оборотов: от 43 до 3225 об/мин (16 ступеней) при работе вертикальным шпинделем и от 35 до 1500 об/мин горизонтальным. Применяется для фрезерования, расточки, сверления и нарезания резьбы в мелко- и среднесерийном производстве.

Дополнительные технические характеристики
Ход X/Y/Z: 720/300/400 мм 820/300/400 мм
Конус (вертикальный): R8/ISO30 или ISO40
Конус (горизонтальный): ISO40 ISO40
Расстояние ось–рама (гориз.): 200 мм 200 мм
Ступени скорости (верт.): 16 16
Частота вращения (верт.): 43–3225 об/мин 43–3225 об/мин
Частота вращения (гориз.): 35–1500 об/мин 35–1500 об/мин
Привод подачи: сервопривод 3 оси
Наклон шпиндельной головки: ±90°
