Описание

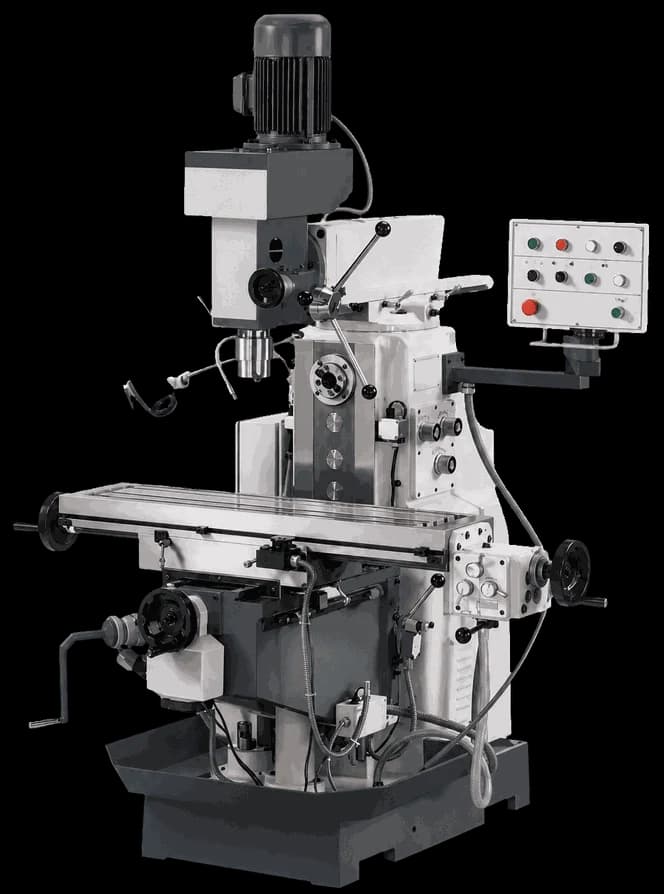

Фрезерно-сверлильный станок MDH60Z — модификация серии MDH60 с двумя шпинделями под конус ISO40 (вертикальный и горизонтальный) и компактным поперечным ходом. Рабочий стол 1120×260 мм, продольный ход 350 мм, поперечный 230 мм. Паз Т-образный 14 мм. Конус ISO40 обеспечивает жёсткость крепления инструмента. Вертикальный шпиндель развивает скорость 110–1760 об/мин, горизонтальный — 38–1310 об/мин. Ход шпинделя 120 мм, расстояние от торца до стола 90–400 мм. Мощность: вертикальный двигатель 0.85/1.5 кВт, горизонтальный 2.2 кВт. Наклон шпиндельной головки ±90°. Максимальное сверление ∅50 мм, нарезание резьбы до M16, торцевое фрезерование ∅100 мм, концевое ∅25 мм. Масса 1350 кг. Применяется в механических, инструментальных и ремонтных цехах для комплексной обработки средних корпусных деталей.

Дополнительные технические характеристики
Конус шпинделя: ISO40
Ход шпинделя: 120 мм
Частота вращения (вертикальный): 110–1760 об/мин
Частота вращения (горизонтальный): 38–1310 об/мин
Наклон шпиндельной головки: ±90°
Максимальное сверление: ∅50 мм
Максимальное нарезание резьбы: M16
Мощность (вертикальный): 0.85/1.5 кВт
Мощность (горизонтальный): 2.2 кВт
Габариты (упаковка): 1500×1280×2200 мм
