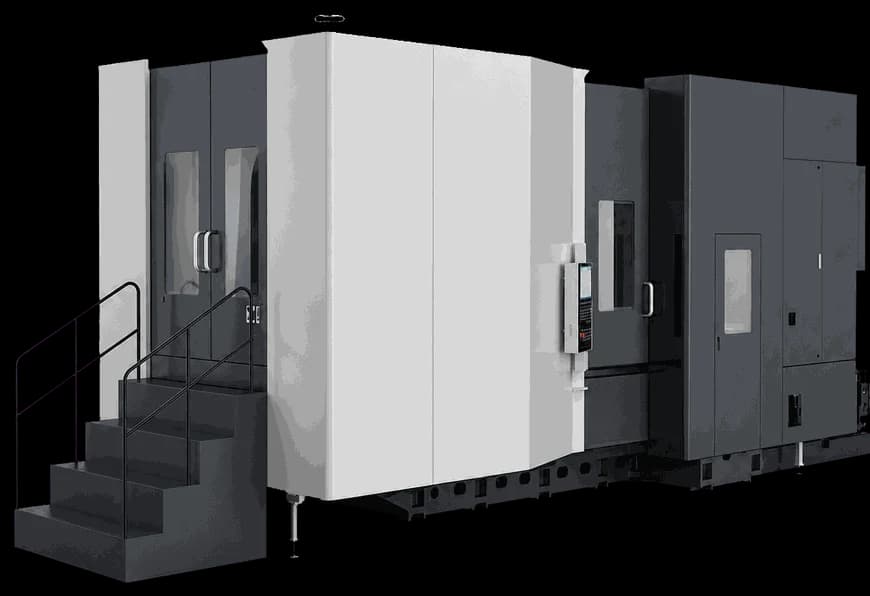

5-осевой обрабатывающий центр CP800

5-осевой горизонтальный обрабатывающий центр CP800 C с поворотной шпиндельной головкой предназначен для комплексной обработки крупных и средних корпусных деталей. Схема с качающейся головкой (ось B от -30° до -160°) и вращающимся столом (ось C) обеспечивает доступ к заготовке с любого направления без её переустановки. Мощный встроенный шпиндель типа 190 с конусом A63 и частотой вращения до 18 000 об/мин при мощности 30 кВт (S1) / 35 кВт (S6) рассчитан на высокопроизводительную обработку стали, алюминия и цветных сплавов. Максимальная рабочая зона Ø720×910 мм охватывает широкий спектр деталей. Поворотный стол Ø650 мм с грузоподъёмностью 500 кг в сочетании с инструментальным магазином на 50 инструментов делает CP800 C решением для производства деталей авиационной, энергетической и автомобильной промышленности. Масса станка 10,5 тонны обеспечивает высокую виброустойчивость при обработке.

Дополнительные технические характеристики
Макс. рабочая зона: Ø720 × 910 мм
Тип шпинделя: 190/встроенный
Диапазон рабочей подачи: 0–24 000 мм/мин
Шарико-винтовые пары: 2R40 × 20 мм (все оси)
Время смены инструмента: 7 секунд
Макс. масса инструмента: 8 кг
Точность позиционирования (ISO 230-2): ±0,005 мм / 300 мм
Точность повторного позиционирования: ±0,005 мм / 300 мм
