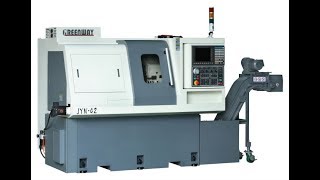

JYN-42

Токарные станки с ЧПУ «JYN-42» выпускаются предприятием «GREENWAY» (Тайвань), основанном в 1978 году и специализирующимся на серийном производстве токарных станков - автоматов, токарных станков с ЧПУ и специального токарного оборудования.
Уже более чем 40 лет, компания «GREENWAY» сосредоточена на разработке и изготовлении токарного оборудования, чтобы полностью удовлетворить требования клиента. «GREENWAY» осуществляет строгий контроль качества на протяжении всего процесса создания станка, включая проектирование, производство, сборку и тестирование, благодаря чему, «GREENWAY» имеют признание и положительные отзывы клиентов по всему миру.
Группа компаний «Механит» официально представляет оборудование «Greenway» в России и обеспечивает полный комплекс услуг по поставке, гарантийному и послегарантийному обслуживанию.
Модель «JYN-42» является
токарным станком для программной обработки деталей с высокой точностью.
Станок имеет наклонную станину и представляет собой жесткую и
высокоточную конструкцию для различных видов токарной обработки. Станина
изготовлена цельнолитой из высокопрочного чугуна марки "Meehanite" (Тайвань), что обеспечивает гашение вибраций и получение высоких точностных параметров при изготовлении деталей точением.
Для управления станком используется простая и надежная система ЧПУ - "Syntec" (Тайвань). По запросу, возможно изготовление станка с ЧПУ - "Fanuc 0i-T" (Япония). При этом, система ЧПУ "Fanuc" устанавливается единым цифровым комплектом с главным двигателем, сервомоторами по осям и приводами также производства "Fanuc" (Япония).
Станина
Наклонная (30 град)
Тип направляющих
Линейные (качения)
Диаметр над станиной
400 мм
Диаметр над суппортом
170 мм
Длина обработки
310 мм
Конус шпинделя
A2-5
Диаметр прутка
42 мм
Частота вращения шпинделя
4500 об/мин
Диаметр патрона
6” (152 мм)
Двигатель шпинделя
7,5 кВт
Перемещение по осям X / Z
250 / 400 мм
Кол-во позиций инструмента
10
Тип крепления инструмента
BOT
Хвостовик квадратного сечения
20*20 мм
Хвостовик круглого сечения
32 мм
Конус задней бабки
MT#4
Диаметр пиноли задней бабки
70 мм
Стандартная комплектация
Система ЧПУ "Syntec" (Тайвань)
Длина точения - 600 мм
Шпиндель А2-5
3-х кулачковый гидравлический патрон 152 мм (6")
Комплект мягких и жестких кулачков
Линейные направляющие
10-поз. револьверная головка
Держатель для расточных оправок
Держатель для резцов наружного точения
Комплект переходных втулок, в т.ч. с конусом Морзе
Конвейер стружки и контейнер для стружки
Педаль для зажима / разжима патрона
Гидростанция
Рабочее освещение
Система охлаждения гидравлики
Система охлаждения электрошкафа
Вращающийся центр
Сигнальная лампа завершения работы
Выравнивающие опоры
Набор инструментов и ящик для инструментов
Комплект технической документации
Пуско-наладочные работы и инструктаж операторов
Комплектация под заказ
Система ЧПУ "Fanuc 0i-TF" (Япония)
Двигатели по осям, главный двигатель и приводы "Fanuc" (Япония)
Цанговый гидравлический патрон шпинделя
Задняя бабка с гидравлическим перемещением пиноли
Уловитель деталей с конвейером деталей
Системы автоматической настройки инструмента Renishaw
Автоматическая подача прутка (Барфидер)
Интерфейс автоматической подачи прутка
Насос СОЖ высокого давления
Уловитель масляного тумана
Комплектация оснасткой и режущим инструментом
Разработка управляющих программ и изготовление деталей заказчика
Автоматический стружечный конвейер
