Установка устройства цифровой индикации УЦИ
Устройства
цифровой индикации (УЦИ) для станков с ручным управлением делают работу
эффективнее: они экономят время, повышают точность размеров изготовляемых
деталей и делают работу более комфортной. При этом не имеет значения,
оснащается ли устройством цифровой индикации новый или уже
эксплуатирующийся станок. Монтаж осуществляется быстро и возможен на любом типе
станка – независимо от группы станков или количества отображаемых осей. В
зависимости от применения пользователю доступны практичные функции и циклы.
Графическая помощь при отображении остаточного пути быстро и четко направляет
Вас к следующей заданной позиции путем приближения значения к нулю.
В данной статье мы расскажем о том, как
производится установка устройств цифровой индикации (УЦИ) на примере
токарного прецизионного станка ИЖ250ИТВ на предприятии в городе Нижний Новгород.
Устанавливаем оптическую
линейку на поперечное перемещение суппорта. В данном случае это будет ось
"X". Линейку устанавливаем прорезью вниз чтобы исключить попадание
стружки внутрь. В данном случае двигается корпус линейки вместе с суппортом,
датчик неподвижен, устанавливаем защиту от стружки и брызг.
Устанавливаем оптическую
линейку на продольное перемещение суппорта. В данном случае это будет ось
"Z". Линейку опять же устанавливаем прорезью вниз чтобы исключить
попадание стружки внутрь. Корпус линейки крепим к станине винтами и
устанавливаем защиту от стружки и брызг.
Датчик линейки крепим к
суппорту при помощи кронштейна.
Прокладываем кабели от
оптических линеек к УЦИ.

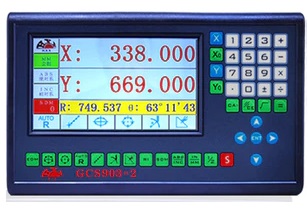

Устанавливаем УЦИ на
станок, настраиваем параметры измерительной системы, направление отсчета и
разрядность отображения.
