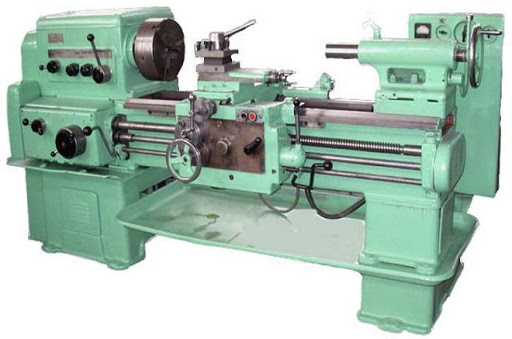

Технические характеристики токарно-винторезного стана 1к62

Наименование параметра

1К62

Основные параметры

Класс точности по ГОСТ 8-82

Н

Наибольший диаметр заготовки, обрабатываемой над станиной, мм

400

Наибольший диаметр заготовки, обрабатываемой над суппортом, мм

220

Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм

710, 1000, 1400

Наибольшая длина обточки, мм

640, 930, 1330

Высота оси центров над плоскими направляющими станины, мм

215

Наибольшее расстояние от оси центров до до кромки резцедержателя, мм

240

Высота от опорной поверхности резца до оси центров (высота резца), мм

25

Наибольшее сечение державки резца, мм

25 х 25

Наибольшая масса заготовки, обрабатываемой в патроне, кг

500

Наибольшая масса заготовки, обрабатываемой в центрах, кг

1500

Шпиндель

Диаметр сквозного отверстия в шпинделе, мм

38/ 47

Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм

36/ 45

Число ступеней частот прямого вращения шпинделя

24

Частота вращения шпинделя в прямом направлении, об/мин

12,5..2000

Число ступеней частот обратного вращения шпинделя

12

Частота вращения шпинделя в обратном направлении, об/мин

19..2420

Размер внутреннего конуса в шпинделе, М

Морзе 5/ 6

Конец шпинделя фланцевого

М90х6/ 6

Торможение шпинделя

есть

Суппорт. Подачи

Наибольшее перемещение продольной каретки суппорта от руки, мм

640, 930, 1330

Наибольшее перемещение продольной каретки суппорта по валику и по винту, мм

640, 930, 1330

Наибольшее перемещение поперечной каретки суппорта от руки, мм

250

Наибольшее перемещение поперечной каретки суппорта по валику и по винту, мм

250

Продольное перемещение на одно деление лимба, мм

1

Поперечное перемещение на одно деление лимба, мм

0,05

Число ступеней продольных подач

49

Пределы рабочих подач продольных, мм/об

0,07..4,16

Число ступеней поперечных подач

49

Пределы рабочих подач поперечных, мм/об

0,035..2,08

Скорость быстрых перемещений суппорта, продольных, м/мин

3,4

Скорость быстрых перемещений суппорта, поперечных, м/мин

1,7

Количество нарезаемых резьб метрических

44

Пределы шагов метрических резьб, мм

1..192

Количество нарезаемых резьб дюймовых

38

Пределы шагов дюймовых резьб, ниток/дюйм

24..2

Количество нарезаемых резьб модульных

20

Пределы шагов модульных резьб, модуль

0,5..48

Количество нарезаемых резьб питчевых

37

Пределы шагов нарезаемых резьб питчевых

96..1

Выключающие упоры продольные

есть

Выключающие упоры поперечные

нет

Предохранение от перегрузки

есть

Блокировка одновременного включения продольного и поперечного движения суппорта

есть

Резцовые салазки

Наибольшее перемещение резцовых салазок, мм

140

Перемещение резцовых салазок на одно деление лимба, мм

0,05

Наибольший угол поворота резцовых салазок, град

±90°

Цена деления шкалы поворота резцовых салазок, град

Число резцов в резцовой головке

4

Задняя бабка

Конус отверстия в пиноли задней бабки по ГОСТ 2847-67

Морзе 5

Наибольшее перемещение пиноли, мм

150

Перемещение пиноли на одно деление лимба, мм

0,05

Величина поперечного смещения корпуса бабки, мм

±15

Электрооборудование

Количество электродвигателей на станке

4

Электродвигатель главного привода, кВт

10

Электродвигатель быстрых перемещений, кВт

0,8

Электродвигатель гидростанции, кВт

1,1

Электродвигатель насоса охлаждения, кВт

0,125

Насос охлаждения (помпа)

ПА-22

Габариты и масса станка

Габариты станка (длина ширина высота) (РМЦ = 1000), мм

2812 х 1166 х 1324

Масса станка (РМЦ = 1000), кг

2140
