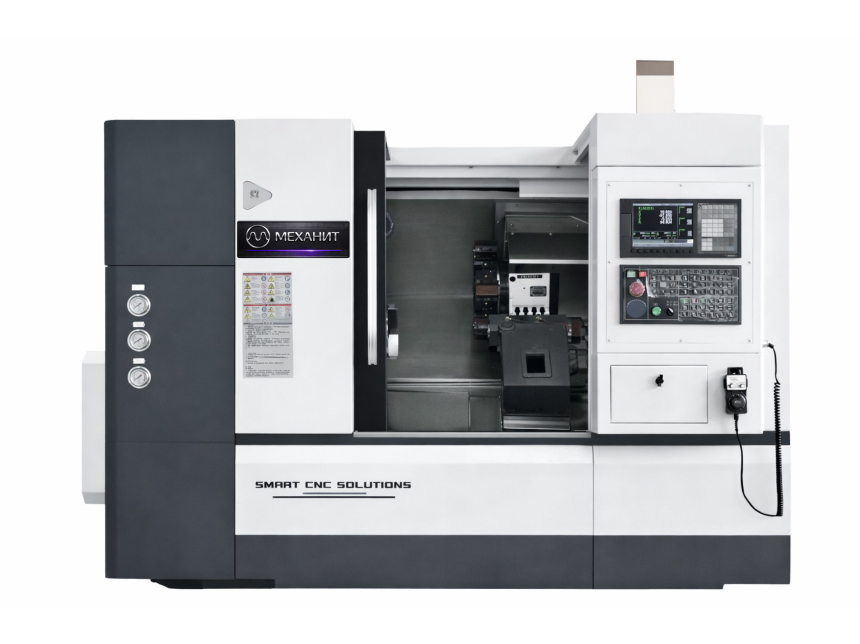

Токарный станок с ЧПУ предназначен для точной обработки деталей диаметром до 450 мм и длиной до 500 мм в условиях серийного производства. Оборудование оснащено системой ЧПУ Fanuc 0i TF Plus с Manual Guide i, 12-позиционной револьверной головкой и системой измерения инструмента Renishaw, что обеспечивает высокую точность, стабильность размеров и сокращение времени наладки.

Жёсткая наклонная станина 35°, линейные направляющие качения и гидравлический патрон Ø200 мм гарантируют надёжную обработку сталей и цветных сплавов. Станок оптимален для машиностроительных предприятий и производств серийных деталей.

Ключевые преимущества

• Обработка до Ø450 мм и длиной 500 мм

• Fanuc 0i TF Plus + Manual Guide i

• Револьверная головка 12 позиций

• Система измерения инструмента Renishaw

• Гидравлический патрон Ø200 мм, шпиндель до 4000 об/мин

• Линейные направляющие качения и наклонная станина 35°

• Высокая точность позиционирования ±0,005 мм

Технические характеристики

Основные

• Макс. диаметр прутка — Ø52 мм

• Макс. длина обработки — 500 мм

• Диаметр над станиной — 450 мм

• Диаметр над суппортом — 210 мм

Перемещения

• Ось X — 170 мм

• Ось Z — 500 мм

• Быстрые перемещения X/Z — 24/24 м/мин

• Направляющие — линейные, качения

Инструментальная система

• Револьверная головка — 12 позиций

• Размер инструмента — 25×25 мм, Ø32 мм

Задняя бабка

• Конус пиноли — MT4

• Перемещение — 400 мм

Шпиндель

• Патрон — 3-кулачковый гидравлический

• Диаметр патрона — Ø200 мм (8")

• Скорость вращения — до 4000 об/мин

• Головная часть — A2-6

• Отверстие шпинделя — 62 мм

• Мощность двигателя — 11/15 кВт

Точность

• Позиционирование — ±0,005 мм

• Повторяемость — ±0,004 мм

Прочее

• Угол наклона станины — 35°

• Габариты — 2700×1800×1950 мм

• Масса — 3900 кг

ГК «Механит» поставляет токарные станки с ЧПУ с подбором под задачу производства, пуско-наладкой, обучением персонала и сервисной поддержкой по всей России. Возможна поставка со склада и под заказ.
