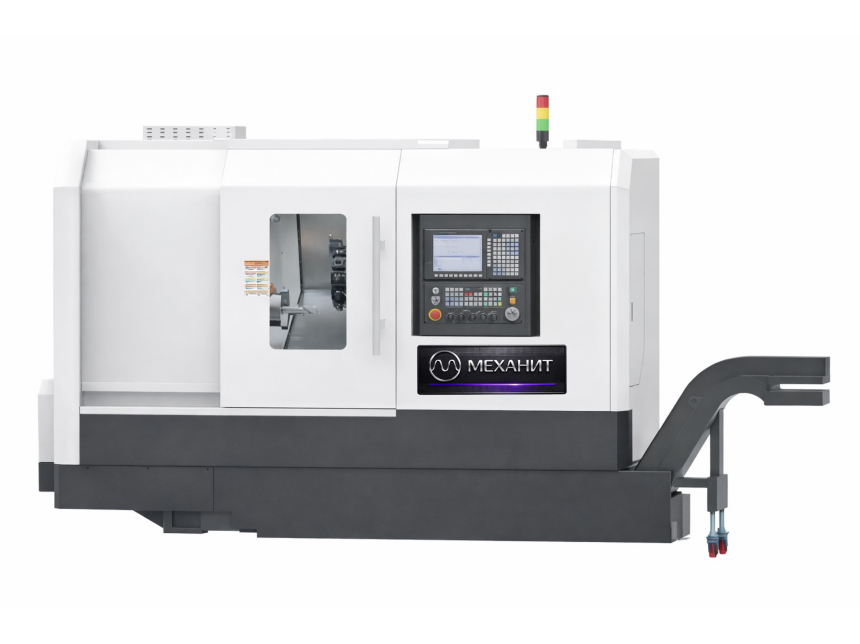

Токарный обрабатывающий центр с приводным инструментом предназначен для комплексной токарно-фрезерной обработки деталей диаметром до 680 мм и длиной до 950 мм за один установ. Оснащение системой ЧПУ Fanuc 0i TF Plus с Manual Guide i, револьверной головкой BMT45 на 12 позиций и измерением инструмента Renishaw обеспечивает высокую точность, стабильность размеров и сокращение времени обработки.

Жёсткая наклонная станина 30°, линейные направляющие качения и гидравлический патрон Ø250 мм позволяют эффективно обрабатывать стали, нержавеющие сплавы и цветные металлы. Станок оптимален для серийного машиностроительного производства и изготовления сложных деталей.

Ключевые преимущества

• Обработка до Ø680 мм и длиной 950 мм

• Приводной инструмент BMT45, 12 позиций

• ЧПУ Fanuc 0i TF Plus + Manual Guide i

• Система измерения инструмента Renishaw

• Скорость приводного инструмента до 4000 об/мин

• Гидравлический патрон Ø250 мм, шпиндель до 3000 об/мин

• Высокая точность позиционирования ±0,005 мм

Технические характеристики

Основные

• Макс. диаметр прутка — Ø55 мм

• Макс. длина обработки — 950 мм

• Диаметр над станиной — 680 мм

• Диаметр над суппортом — 380 мм

Перемещения

• Ось X — 235 мм

• Ось Z — 1000 мм

• Быстрые перемещения X/Z — 18/18 м/мин

• Направляющие — линейные, качения

Приводной инструмент BMT45

• Количество позиций — 12

• Скорость вращения инструмента — 4000 об/мин

• Мощность двигателя — 3 кВт

Задняя бабка

• Конус пиноли — MT5

• Перемещение — 1000 мм

Шпиндель

• Патрон — 3-кулачковый гидравлический

• Диаметр патрона — Ø250 мм (10")

• Скорость вращения — до 3000 об/мин

• Головная часть — A2-6

• Отверстие шпинделя — 66 мм

• Мощность двигателя — 11/15 кВт

Точность

• Позиционирование — ±0,005 мм

• Повторяемость — ±0,004 мм

Прочее

• Угол наклона станины — 30°

• Габариты — 3500×2170×2200 мм

• Масса — 4600 кг

ГК «Механит» поставляет токарные центры с приводным инструментом с инженерным подбором, пуско-наладкой, обучением операторов и сервисной поддержкой по всей России. Возможна поставка оборудования со склада и под заказ под требования производства.
