Продольно-фрезерный станок

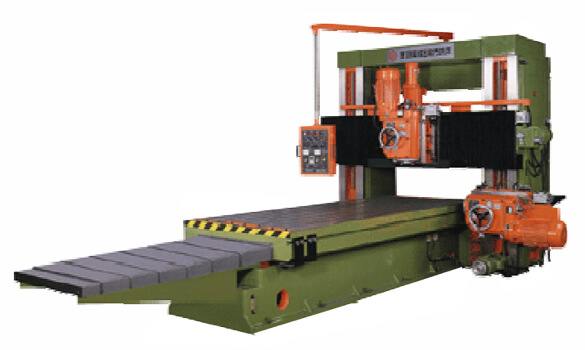

Продольно-фрезерный станок снабжен столом для установки обрабатываемых деталей, вытянутым в длину и имеющим только одно продольное перемещение. Это перемещение может быть медленным и выполнять роль рабочей подачи при фрезеровании, а также быстрым, для вспомогательных перемещений. На столе устанавливается и закрепляется за его Т-образные пазы обрабатываемая деталь. Обычно станки такого типа используются для обработки крупных корпусных и других габаритных деталей из стали, чугуна и других металлов при единичном и мелкосерийном производстве.

Передвижение стола осуществляется по направляющим станины. В зависимости от типоразмера продольно-фрезерный станок может иметь стол шириной от 320 миллиметров до пяти метров, такие станки отличаются высокой жесткостью и мощностью и позволяют осуществлять силовое резание с большими сечениями среза.

Станина станка имеет одну или две стойки, к которым крепятся шпиндельные бабки. В самом общем случае две стойки расположены по обеим сторонам стола, на них находятся две шпиндельные бабки и портал, на направляющих которого также расположены две шпиндельные бабки. Таким образом, обработка деталей может осуществляться одновременно четырьмя инструментами.

Все шпиндельные головки продольно-фрезерного станка имеют индивидуальный привод вращения шпинделя и коробку скоростей, регулирующую скорость вращения инструмента. Чаще всего на таких станках производится обработка плоскостей торцовыми фрезами, хотя возможно использование и других видов фрезерного инструмента – цилиндрических, дисковых, фасонных и концевых фрез.

Шпиндельные головки могут передвигаться вверх и вниз по направляющим, а также поворачиваться на требуемый угол, шпинделя выдвигаются вдоль оси, что дает возможность обрабатывать любые плоскости, уступы, пазы, имеющие продольную ориентацию. Портал продольно-фрезерного станка со шпиндельными головками также передвигается вверх и вниз по направляющим стоек, а по его направляющим перемещаются еще две шпиндельные головки. Обработка детали, как правило, производится при продольном движении стола и неподвижных головках, хотя возможна и подача головок при неподвижном столе, а также совместное перемещение и стола и фрезерных головок.

Управляется продольно-фрезерный станок с подвесного пульта, зажим всех подвижных узлов механизирован, для регулировки скорости подач (движения стола) в крупных моделях станков используется бесступенчатое регулирование, осуществляемое дистанционно. При быстром ходе стола фреза автоматически отводится от детали, для отвода стружки из зоны резания предусмотрены специальные механизмы. Станки максимального размера оснащаются приспособлениями, позволяющими устанавливать тяжелые фрезы, механизмами для отсчета станочных перемещений. Они также имеют дополнительные возможности для строгания, растачивания и сверления отверстий, становясь универсальными средствами обработки многометровых тяжелых корпусных деталей.

Продольно-фрезерные станки максимальных типоразмеров – одни из наиболее мощных и габаритных металлообрабатывающих станков. На них могут обрабатываться детали шириной до 5 метров и длиной до 18 метров.
