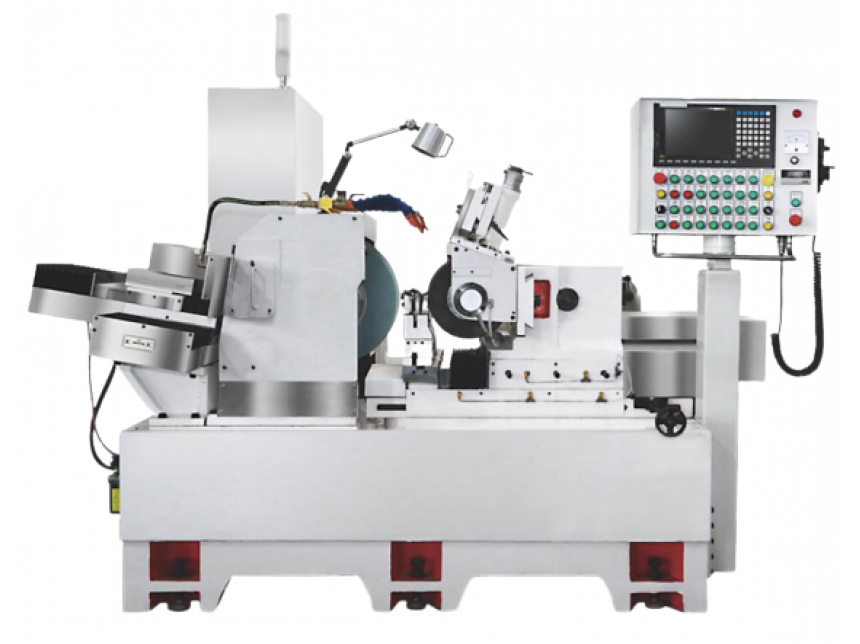

Бесцентрово-шлифовальный станок с ЧПУ CGK-40S
Описание оборудования:
Бесцентровое
шлифование благодаря своим преимуществам широко применяется на современных
предприятиях, выпускающих свою продукцию крупными сериями. При использовании
бесцентрового шлифования достигается высокая жесткость системы «станок –
инструмент – деталь». Это дает возможность выполнять обработку на более высоких
скоростях, а тем самым значительно повышать ее производительность.
Бесцентровое
шлифование, кроме того, характеризуется значительным сокращением вспомогательного
времени, которое при его выполнении составляет всего 2–3% от общего машинного.
Отличается данный метод шлифования еще и тем, что при его использовании
обеспечивается высокая стабильность обрабатываемых деталей.
Суть бесцентрового
шлифования, при котором деталь, подвергаемая обработке, не фиксируется в
зажимных приспособлениях, заключается в следующем: заготовка размещается между
двумя вращающимися абразивными кругами, а нижняя ее часть опирается на специальный
поддерживающий нож. Ось вращения детали, что важно, располагается несколько
выше оси абразивных кругов. Один из них является ведущим, скорость его вращения
составляет 10–50 м/мин, а за выполнение бесцентрового шлифования отвечает
второй, вращающийся со значительно более высокой скоростью, составляющей 30–35
м/с. Таким образом, вращение обрабатываемой заготовке сообщается при помощи
одного круга (ведущего), а сама обработка выполняется посредством второго,
который вращается в 60–100 раз быстрее ведущего. Достаточное сцепление детали с
поверхностью ведущего круга обеспечивается благодаря тому, что сила резания,
создаваемая при бесцентровом шлифовании, возрастает при уменьшении скорости
вращения абразивного круга. Чтобы увеличить силу сцепления, используют ведущие
круги, изготовленные на вулканитовой связке. Благодаря таким технологическим
приемам скорость, с которой вращается обрабатываемое изделие, очень незначительно
отличается от скорости вращения ведущего круга: как правило, деталь вращается всего
на 1–3% быстрее.
Макс. диаметр обработки
40 мм.
Частота вращения шпинделя
1950 об/мин
Габариты ведущего круга
205х150х90 мм.
Частота вращения ведущего круга
350 об/мин
Размер шлифовального круга
305х150х120 мм.
Габаритные размеры
1800×1400×1450 мм
Масса станка
2000 кг.
Стандартная комплектация
- ЧПУ Siemens SINUMERIK 808D
- Шлифовальный круг с фланцем
- Ведущий круг с фланцем
- Бак для СОЖ
- Державка опорного ножа
- Комплект ножей для врезного шлифования
- Рабочее освещение
- Съемник круга
- Алмазный карандаш
- Система смазки
- Система охлаждения
Дополнительная комплектация
- Автоматическая система балансировки шлифовального круга
- Устройство для правки шлифовального круга
- Устройство автоматической подачи заготовки
- Устройство выгрузки деталей
