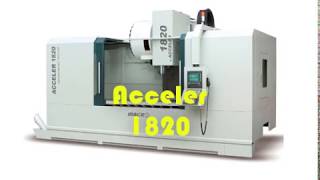

Фрезерный обрабатывающий центр Acceler 1820

Фрезерный обрабатывающий центр Acceler 1820

Силовой фрезерный обрабатывающий центр "Acceler" создан в соответствии с высокими требованиями изготовителей пресс-форм и штампов, для обработки корпусных деталей в любой отрасли промышленности.

Конструкция станины и других корпусных деталей разработана для универсального использования как силовой обработки, так и для высокоскоростной и представляют собой цельнолитые, усиленные ребрами, структуры, гарантирующие высокую жесткость центра и поглощающие вибрации.


Все направляющие в данном центре – скольжения (коробчатого типа). По оси Y установлены 4 широкие направляющие скольжения (ПАТЕНТ).

Ось Z на обрабатывающих центрах Acceler имеет уникальную, запатентованную конструкцию. Направляющие оси Z отливаются заодно с колонной и выполнены в виде монолитного закрытого канала (ПАТЕНТ), внутри которого перемещается шпиндельная бабка. Преимущество такой конструкции заключается в распределении сил на 3 опорные поверхности, благодаря чему достигается высокая точность и жесткость оси Z.


Использование высокопрочного шпинделя с конусом BBT-50, с приводом через силовой двухступенчатый редуктор "ZF" (Германия), позволяет изготавливать детали из труднообрабатываемых сплавов и выдерживать тяжелые режимы резания.


Обрабатывающие центры Acceler являются незаменимым оборудованием там, где нужна силовая и, в тоже время, качественная обработка.

Тип направляющих

Коробчатые (скольжения)

Оси X * Y * Z

1820*1000*850 (1050) мм

Размер стола

2000*1000 мм

Макс.нагрузка на стол

3600 кг

Конус шпинделя

ВТ 40 / ВТ 50 (BBT, SK, HSK)

Частота вращения шпинделя

8000 (10 000, 12 000, 15 000) об/мин

Ускоренные подачи (X, Y, Z)

16 000 мм/мин

Двигатель шпинделя

18,5/25 (и более) кВт

Емкость инструментального магазина

24 (30, 42, 64)

Стандартная комплектация


Система ЧПУ Siemens 828D / Fanuc 0i-MF

Двигатели приводов Siemens / Fanuc

Автоматическая система смазки

Комплексная кабинетная защита

Двойной стружечный конвейер винтового типа

Шпиндель ВТ-40 8 000 об/мин

Магазин автоматической смены инструментов на 24 позиции (с манипулятором)

Сепаратор масла

Комплект инструментов для обслуживания станка

Станочное освещение

Комплект регулировочных опор

Ручной пульт

Комплект технической документации

Пуско-наладочные работы и инструктаж операторов

Комплектация под заказ


Система ЧПУ Siemens 840D / Heidenhain

Стружечный конвейер ленточного типа

Масляная система охлаждения шпинделя

Система охлаждения через шпиндель (25 бар)

Силовой редуктор "ZF"

Силовой шпиндель BT-50 (BBT-50)

Скоростной шпиндель ВТ-40 на 12 000, 15 000 об/мин

Двигатель шпинделя 18/22,5 кВт и более

Управляемый поворотный стол от 200 до 500 мм (4-я ось)

Управляемый 2-х осевой поворотный стол от 200 до 500 мм (5-я ось)

Магазины автоматической смены инструментов на 30 и более позиций

Автоматические устройства для измерения инструмента Renishaw / Blum

Автоматическое устройство для обмера детали Renishaw / Blum

Оптические линейки Heidenhain

Сетевой фильтр, стабилизатор напряжения

Комплектация оснасткой и режущим инструментом под задачи Заказчика

Разработка управляющих программ и изготовление деталей Заказчика
