Фрезерный станок СФ 676 относится к широкоуниверсальным фрезерным станкам и может осуществлять операции, свойственные для горизонтального фрезерования с использованием цилиндрических и дисковых фрез, а также для вертикального фрезерования торцовыми, концевыми, шпоночными и другими фрезами, причем под различными углами. Станок может использоваться в производствах, рассчитанных на индивидуальное или мелкосерийное изготовление деталей – в ремонтных, экспериментальных, инструментальных цехах. Станок имеет довольно широкий диапазон регулирования как скоростей вращения инструмента, так и подач, что позволяет использовать повышенные режимы резания и работать с минимальными затратами вспомогательного времени.
Дополнительное оборудование позволяет выполнять на фрезерном станке СФ 676 не только фрезерные, но и сверлильные, расточные, разметочные и другие операции, причем с высокой точностью.

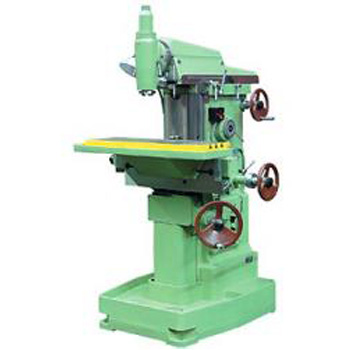

Конструктивно фрезерный станок СФ 676 состоит из чугунного основания с закрепленной на нем станиной. На этой станине смонтированы основные узлы станка. На боковой стороне станины находятся коробка скоростей и коробка подач. Верхняя часть станины имеет горизонтальные направляющие, по которым передвигается шпиндельная бабка с горизонтальным шпинделем. На переднем торце этой бабки может устанавливаться дополнительная шпиндельная головка с вертикальным шпинделем. Эта головка может также устанавливаться под углом к вертикали.
Станина фрезерного станка СФ 676 имеет еще и вертикальные направляющие, по которым перемещается суппорт, в свою очередь оснащенный горизонтальными направляющими, по которым передвигается стол. Стол имеет базовую поверхность, расположенную вертикально. На него непосредственно могут устанавливаться различные приспособления для установки обрабатываемой детали, а также крепится горизонтальный угловой стол, на котором чаще всего и устанавливается деталь. В основании станины находится электродвигатель, обеспечивающий все движения в станке – и вращение инструмента, и перемещение стола. Основание играет также роль резервуара для охлаждающей жидкости, подаваемой в зоне обработки электронасосом.
На Т-образные пазы основного или углового стола фрезерного станка СФ 676 могут устанавливаться дополнительные устройства, входящие в комплект поставки станка и значительно расширяющие универсальность его применения. Это – тиски с возможностью поворота на 360 градусов и круглый стол с ручным приводом. Эти приспособления могут устанавливаться и на основном вертикальном столе, и на угловом горизонтальном. Тиски могут располагаться и на поверхности круглого стола.
Основные параметры фрезерного станка СФ 676: габариты составляют 1200 х 1240 х 1780 мм при массе 1050 кг. Вертикальный стол имеет размеры 630 х 250 мм и два Т-образных паза, горизонтальный угловой стол размером 800 х 250 мм имеет 3 Т-образных паза. Скорость вращения шпинделя: горизонтального от 50 до 1630 об/мин, вертикального – от 63 до 3040 об/мин, при этом коробка скоростей может обеспечивать 16 значений оборотов. Мощность электродвигателя станка – 3 кВт, электродвигателя насоса – 0,12 кВт.
